Upute za instalaciju i rad energetskog transformatora









Ovaj vodič služi kao sveobuhvatan tehnički dokument za transport, ugradnju, prihvaćanje i početak rada uljnih{0}}transformatora snage. Pokriva cijeli životni ciklus od tvorničke isporuke do uspješnog puštanja u rad, uključujući zahtjeve proizvođača-specifične i primjenjive industrijske standarde. Ovaj je dokument namijenjen izvođačima instalacija, inženjerima za puštanje u pogon i operaterima podstanica uključenih u projekte energetskih transformatora.

Primjenjivi standardi:

• GB 50148-2010: Kodeks za izradu i prihvaćanje energetskih transformatora, uljnih reaktora i mjernih transformatora
• GB 50150-2016: Standard za primopredajno ispitivanje električne opreme
• DL/T 572-95: Šifra rada energetskog transformatora
• GB 26860-2011: Sigurnosni kodeks za industriju električne energije-dio elektrana i trafostanica
• GB/T 6451-2015: Tehnički parametri i zahtjevi za energetske transformatore uronjene u ulje

Za transformatore od 110 kV i više, tvornički zapisi o ispitivanju proizvođača, upute za rad i drugi tehnički dokumenti moraju se pregledati i zadržati kao dio projektne arhive.











2.1 Zahtjevi za dizanje

Prilikom podizanja glavnog tijela, sve ušice za podizanje na spremniku moraju se podizati sinkrono. Kut između svakog užeta za podizanje i okomice mora biti manji ili jednak 30 stupnjeva. Težište proizvoda mora biti poravnato sa središtem utovara vozila kako bi se osigurala stabilnost tijekom prijevoza.

2.2 Uvjeti cestovnog prijevoza

Izvođač će provjeriti je li trasa od javne ceste do mjesta postavljanja prikladna za transport transformatora. Moraju biti ispunjeni sljedeći uvjeti:

• Ravna širina ceste: veća ili jednaka 3,5 m
• Širina zakrivljene ceste: veća ili jednaka 18 m
• Razmak nadzemnog voda: veći ili jednak 4,6 m
• Nagib ceste: manji ili jednak 15 stupnjeva
• Površina ceste mora biti ravna bez ravnih nagiba
• Cesta mora biti sposobna podnijeti ukupnu težinu prijevoza.

2.3 Ograničenja nagiba i brzina

Tijekom cestovnog prijevoza ili ručnog rukovanja, kut nagiba okomite osi manji ili jednak 15 stupnjeva, a vodoravne osi manji ili jednak 10 stupnjeva. Brzina ručnog rukovanja manja ili jednaka 5 m/min, a brzina povlačenja tračnica manja ili jednaka 5 m/min. Uređaji za kočenje moraju biti isključeni prije povlačenja transformatora po tračnicama, uz odgovarajuće podmazane kotače.

2.4 Prijevoz punjen -dušikom u odnosu na-naftu

Prijevoz ispunjen-dušikom:Točke rosišta dušika-< -40 stupnjeva, čistoća dušika veća ili jednaka 99,9%, unutarnji tlak spremnika veći ili jednak 30 kPa. Tijekom transporta tlak u spremniku mora ostati pozitivan i kontrolirati ga iznad 10 kPa pri normalnoj temperaturi; potrebno je nadopunjavanje kvalificiranim plinom ako tlak padne.

Prijevoz-punjen uljem:Napunite kvalificiranim uljem iste marke kao što je navedeno u nacrtu, držeći cijev za ulje približno 100 mm ispod vrha spremnika. Svi ventili moraju biti zabrtvljeni slijepim pločama; curenje ulja je strogo zabranjeno.

2.5 Zahtjevi za snimač udara

Za transformatore opremljene snimačima udara, treba zabilježiti vrijednost ubrzanja g: najveća okomita vrijednost ne smije biti veća od 4g, a ostali smjerovi ne smiju biti veći od 3g. Papir za snimanje čuva se u arhivi korisnika nakon obostranog potpisa i ovjere.













3.1 Priprema mjesta

Prije nego transportno vozilo stigne do platforme za pozicioniranje, mora se procijeniti nosivost tla. Moraju se usvojiti odgovarajuće mjere kako bi se spriječilo prekomjerno naginjanje tijekom istovara.

3.2 Podizanje za istovar

Uže za dizanje mora biti vezano za predviđene ušice za dizanje za cijelo tijelo; vezivanje za ušice spremnika strogo je zabranjeno. Ako kut podizanja prelazi 30 stupnjeva, mora se koristiti greda za podizanje kako bi se osigurala sigurnost. Ako istovarujete ručnim rukovanjem, koristite ploče dizalice na spremniku, osiguravajući da svako dno dizalice dobije jednaku snagu, a zatim podignite sinkrono.

3.3 Pozicioniranje

Horizontalna brzina kretanja glavnog tijela mora biti strogo kontrolirana, sa svakom visinom pada manjom od ili jednakom 30 mm. Postoji zahtjev za gradijent od 1,5% za gornju spojnu cijev transformatora; nije potrebno podmetanje na strani konzervatora prilikom postavljanja.

Za transformatore-opremljene kotačima, provjerite jesu li otvori za vijke poravnati s rupama na fiksnim pločama ispod spremnika. Provjerite razmak kotača u odnosu na razmak tračnica prije ugradnje, a zatim dovršite uređaj za kočenje.













4.1 Pregled glavnog tijela i dodatne opreme

Po dolasku, tvrtka za ugradnju i korisnik moraju odmah pregledati glavno tijelo i dodatke za:

• Provjera specifikacije:Provjerite specifikacije natpisne pločice, vrstu i količinu prema zahtjevima kupnje.
• Fizičko stanje:Provjerite ima li oštećenja, deformacija, pukotina ili pomaka između kamiona i transformatora.
• Količina dodatne opreme:Provjerite pakete i pribor prema popisu za prijenos i popisu pakiranja, uključujući termometre, čahure i druge komponente.
• Rezervni dijelovi:Provjerite rezervne dijelove i dodatnu opremu prema zahtjevima ugovora.

Sva oštećenja ili abnormalnosti bit će detaljno zabilježeni fotografijama na-licu mjesta. Dostavite slike, popise kvarova i kopije zapisa proizvođaču i prijevozničkoj tvrtki odmah radi analize uzroka i pravovremenog rješavanja.

4.2 Prihvaćanje izolacijskog ulja

Vizualni pregled izolacijskog ulja po dolasku radi provjere miješanja stranih materijala. Rezultati ispitivanja moraju zadovoljiti:

• Probojni napon: veći ili jednak 40 kV/2,5 mm
• Sadržaj vode: manji ili jednak 20 ppm

Različite marke transformatorskog ulja moraju se skladištiti i čuvati odvojeno.















5.1 Skladištenje-proizvoda ispunjeno dušikom

Za proizvode punjene -dušikom, odmah provjerite zadovoljava li tlak dušika zahtjev (veći ili jednak 10 kPa pri normalnoj temperaturi). Ako se skladišti dulje od 15 dana, potrebno je napuniti uljem. Preostalo ulje na dnu spremnika mora zadovoljiti probojni napon veći ili jednak 40 kV/2,5 mm i sadržaj vode manji ili jednak 20 ppm.

Tijekom skladištenja -punjenog dušikom, pregledi se moraju provoditi najmanje dva puta dnevno, uz evidenciju tlaka u spremniku i dodavanja dušika. Ako tlak brzo padne, provjerite ima li curenja i odmah ga riješite kako biste spriječili prodor vlage.

5.2 Skladištenje-proizvoda punjeno uljem

Za proizvode punjene-uljem, uzmite uzorke ulja po dolasku i testirajte. Izvedba mora zadovoljiti: probojni napon veći ili jednak 40 kV/2,5 mm. Ako uzorak ulja ne uspije, utvrdite je li ušlo vlaga i obratite se proizvođaču.

5.3 Pohranjivanje komponenti

• Dijelovi za uklanjanje (konzervator, hladnjak, hladnjak):Štiti od kiše, prašine i prljavštine. Mjesta za skladištenje moraju biti čvrsta i približno 100 mm iznad okolnog tla; dno treba biti povišeno oko 200 mm kako bi se spriječilo hrđanje.
• Čahure i dodaci (mjerni instrumenti, releji, priključne kutije, upravljački ormari,-mehanizmi izmjenjivača pod opterećenjem, kabeli, brtve, itd.):Čuvati u suhim, prozračenim prostorijama.

5.4 Određivanje vlažnosti

Smatra se da transformator nije vlažan ako su zadovoljeni sljedeći uvjeti (testirano nakon podmazivanja uljem):

• Vrijednost izolacijskog otpora Veća ili jednaka 70% tvorničkih podataka
• Otpor izolacije jezgre-na-uzemljenje ≠0
• Sadržaj vlage u dušiku Manji ili jednak 100 ppm
• Sadržaj vlage u ulju Manji ili jednak 20 ppm

Ako se ti zahtjevi ne mogu ispuniti, transformator se ne smije instalirati niti raditi. Obratite se proizvođaču za upute.















6.1 Provjere prije -instalacije

• Provjerite jesu li dodaci kompletni i u dobrom stanju. Ispitivanja pred -instalaciju uključuju: dielektrični faktor disipacije uljnih-papirnatih kondenzatorskih čahura, polaritet i omjer čahura strujnih transformatora, inspekciju i podešavanje plinskog releja te inspekciju i podešavanje regulatora temperature.
• Pripremite opremu za punjenje, ispuštanje i filtriranje ulja. Provjerite dovoljnu količinu i kvalitetu transformatorskog ulja.
• Pripremite uređaje za ugradnju: vakuumski filter ulja (stroj za podmazivanje), spremnik ulja, cijevi za ulje, dizalicu i druge alate.

6.2 Potrebna oprema i alati

S/N	Naziv opreme	Specifikacija i opis
1	Oprema za ispitivanje ulja	Napon otpornosti ulja, sadržaj vode, tgδ, itd.
2	Uređaj za dizanje (uključujući priveznice)	Kapacitet po nacrtu opće montaže

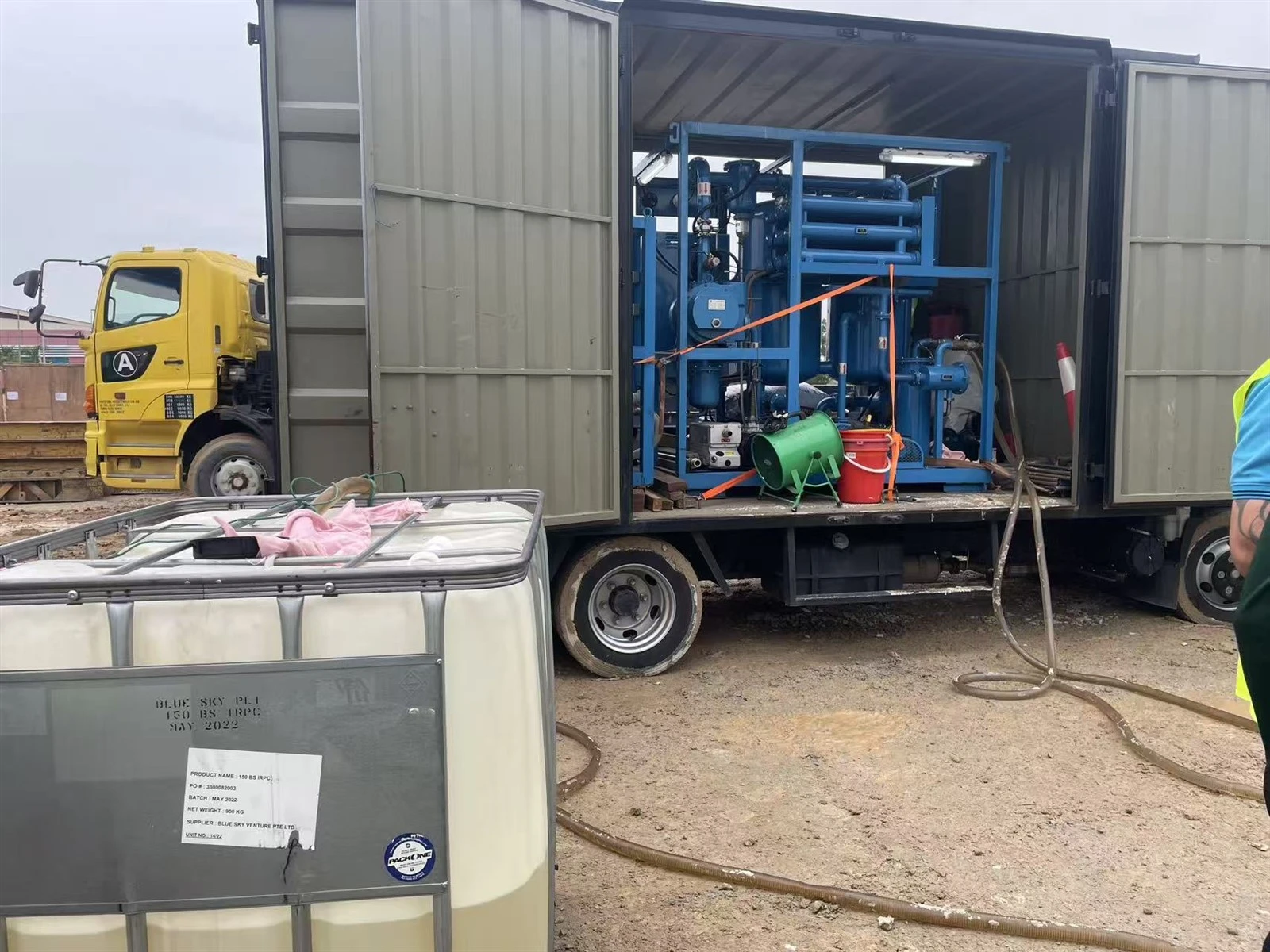

3	Vakum filter ulja (stroj za podmazivanje)	Za punjenje transformatorskog ulja
4	Spojevi za cjevovode i cijevi	Spojevi/prirubnice odgovaraju veličinama ventila po crtežu
5	Rezervoar za skladištenje ulja	Otprilike 1,1× masa transformatorskog ulja
6	Ljestve	25m i 3m
7	Najlonsko uže	Za podizanje čahura, radijatora, konzervatora
8	Ušice za podizanje	Za radijatore, konzervator itd.
9	Opći alati	Vijci, vijci i ručni alati
10	Megametar (2500V)	Za mjerenje otpora izolacije
11	Objekt rasvjete	Za inspekciju unutarnjeg spremnika
12	Vodo{0}}otporna tkanina	Zaštita od vremenskih nepogoda
13	Vatrogasni Aparat	Za sigurnost od požara

6.3 Zahtjevi okoliša za inspekciju podizanja jezgre

• Vlažnost<65%: exposure time of active parts ≤16h
• Vlažnost 65%–75%: vrijeme izlaganja aktivnih dijelova manje ili jednako 12h
• Temperatura okoline veća ili jednaka 5 stupnjeva; tjelesna temperatura treba biti 5-10 stupnjeva iznad temperature okoline
• Ako je temperatura okoline<0°C, raise active parts temperature above 10°C by hot oil circulation in advance
• Vlažnost veća od ili jednaka 75%: inspekcija podizanja jezgre ili drenaža dušika ne smiju se izvoditi















7.1 Priprema za podizanje poklopca

Ako ugovor ne navodi potrebu za podizanjem poklopca spremnika, ovaj se postupak neće izvoditi. Međutim, ako je transformator doživio udar ili neočekivane nesreće tijekom transporta, bez obzira na to treba provesti inspekciju podizanja jezgre.

Prije obavljanja pregleda poklopca spremnika za podizanje:

• Ispunite sve radne rutine i zahtjeve prema smjernicama za pripremu
• Otpustite ili uklonite mehaničke spojeve između tijela i spremnika ulja
• Rastavite mjenjač pod-opterećenjem u skladu s njegovim priručnikom s uputama

7.2 Postupak dizanja

Rastavite spojne vijke ruba spremnika za ulje. Prema nacrtima sklopa, odaberite odgovarajuću remen za vješanje u steznu jedinicu ušice za podizanje. Izvršite povremeno probno podizanje kako biste prilagodili položaj kuke tako da se središte gravitacije poravna s istom okomitom linijom. Nakon uspješne probe, podignite spremnik ulja i postavite ga na očišćene nosače.

7.3 Kontrolni popis interne inspekcije

• Opće stanje:Ima li tijelo bilo kakav pomak ili ozbiljnu distorziju
• Gornji jastučić namotaja:Provjerite ima li pokreta
• Vodeće žice:Provjerite ima li otvorenih zavara ili pukotina; provjerite je li izolacija žice u dobrom stanju
• Pritisnite vijke i vijke:Provjerite ima li labavosti
• Standardni pričvršćivači:Provjerite ima li labavosti
• Spremnik za ulje i unutrašnjost karoserije:Nema prepreka ili vode
• Kontakt za izmjenjivač slavine:Provjerite kontakt s žičanim spojevima; osigurajte pravilno zatezanje
• Uzemljenje jezgre:Provjerite je li jezgra uzemljena u jednoj točki i je li izolacija u dobrom stanju

7.4 Kontrola alata tijekom interne inspekcije

Svi alati koje koriste inspektori moraju biti podvrgnuti osobnoj registraciji. Džepovi za osoblje ne smiju sadržavati metalne predmete. Strogo je zabranjen ulazak prašine i krhotina u spremnik. Nakon završetka, operativno osoblje mora potvrditi da unutra nema ostataka otpada, a svi alati moraju se provjeriti u odnosu na registraciju.

7.5 Ponovno sastavljanje spremnika

Očistite preostalo ulje iz donjeg spremnika i provjerite da nema alata ili krhotina. Provjerite je li brtva za brtvljenje netaknuta i pravilno postavljena. Podizanje spremnika ulja mora biti stabilno; brzina spuštanja treba biti lagana kako bi se izbjeglo sudaranje s vodovima i tijelom transformatora. Kako se spremnik za ulje približava brtvi, koristite štapiće za usmjeravanje vijaka. Nakon provjere položaja brtve, umetnite sve vijke i pričvrstite dijagonalno u fazama kako biste postigli ravnomjernu nepropusnost.













8.1 Opće odredbe za instalaciju

Izbrojite sve komponente koje treba ugraditi (uključujući vijke, matice, podloške). Pažljivo pregledajte, očistite pribor i uklonite prepreke, prljavštinu i prašinu sa spojnih cijevi.

Dijelovi sa znakovima ugradnje (visoki-napon, srednji-napon, nisko-naponski izolatori, postolja, uređaji za otpuštanje tlaka) moraju slijediti upute za ponovnu ugradnju, obraćajući pozornost na relativni položaj i kut u odnosu na spremnik.

Za 110 kV i više, nagnuti vrhovi izolacije olovne žice moraju biti upakirani u otvor-lopte za dijeljenje napona čahure.

Prilikom sastavljanja spojnih cijevi konzervatora, počnite od strane plinskog releja. Pritegnite vijke do kraja dok se svi dijelovi ne sastave, a zatim počnite pritezati sa strane plinskog releja.

Postolje termometra treba napuniti 2/3 transformatorskim uljem.

Za komponente s čepovima za odvod zraka (niskonaponski izolacijski ležaj, plinski releji, konzervator ulja, radijatori itd.), otvorite gornji čep za odvod zraka nakon ubrizgavanja ulja kako biste oslobodili nakupljeni zrak; ne zatvarati dok se ulje ne prelije.

Prije postavljanja brtvila za brtvljenje, metalne površine održavajte čistima. Brtvene površine moraju biti-zabrtvljene mašću s pravilno postavljenom brtvom. Pričvrstite vijke dijagonalno ravnomjernim naprezanjem.

8.2 Ugradnja čahure

Ključna razmatranja:

• Položaj dizalice trebao bi olakšati podizanje i ugradnju čahure
• Koristite najlonsko uže ili žičano uže sa zaštitnim rukavom; spriječiti sudar s ambalažom ili drugim predmetima
• Provjerite curenje ulja nakon uklanjanja čahure iz kutije; provjerite je li razina ulja u mjeraču ulja normalna
• Očistite površinu prirubnice i unutrašnjost postolja čahure čistom bijelom krpom prije ugradnje
• Kut nagiba čahure mora odgovarati kutu nagiba postolja

Za ugradnju izolatora kondenzatora od 110 kV i više:

• Uklonite gornji terminalni blok i poklopce prije podizanja
• Nakon što je čahura postavljena na postolje za montažu, promatrajte kroz rupe na zidu spremnika kako biste potvrdili da je konusni vrh olovne žice utisnut u kuglicu za-dijeljenje napona
• Uvjerite se da je unutarnja žica odvoda ravna bez uvijanja ili savijanja
• Izbjegavajte mrtvo podizanje kada ravnate provodnu žicu kako biste spriječili oštećenje izolacije ili izvlačenje drvene-kopče

8.3 Ugradnja rashladne opreme

Leptir ventili trebaju biti u isključenom stanju prilikom demontaže transportnih brtvenih ploča. Hladnjaci su provjereni na curenje pod tlakom i ulje-oprano prije-rade. Otvorite transportnu brtvenu ploču kako biste provjerili unutarnju čistoću; utvrditi je li potrebno dodatno-pranje uljem. Ugradite hladnjak prema brojevima dijelova i oznakama za ugradnju. Prilikom podizanja, držite hladnjak uspravno i pomaknite ga na mjesto, a zatim ga sastavite sa spojnim cijevima spremnika.

8.4 Ugradnja ventila za smanjenje tlaka

Uklonite transportne brtvene ploče i poklopce rupa za ugradnju. Obrišite unutarnje stijenke bijelom krpom dok ne ostane mrlja. Ugradite na prirubnicu; zahtijevaju dobro brtvljenje i pouzdanu ugradnju. Ako je opremljen poklopcem, izlaz ulja treba biti usmjeren prema otvorenom tlu. Ako je opremljen cijevi za-vođenje ulja, ugradite je u skladu s tim.

8.5 Ugradnja plinskog releja

Provjerite je li izgled u dobrom stanju i ispitajte pouzdanost signalnog kontakta i okidačkog kontakta. Uklonite transportne brtvene ploče i očistite instalacijsku prirubnicu. Uklonite pamučno uže koje učvršćuje plivajuću čašicu tijekom transporta. Ugradite plinski relej između spremnika ulja i konzerva ulja, prateći smjer strelice na uređaju (strelica pokazuje na konzervu ulja). Ugradite cijevi za sve postolje čahura tako da se sav unutarnji plin skuplja u spojnu cijev za plinski relej.

Bilješka:Gornji poklopac transformatora mora imati nagib od 1,0%–1,5% duž smjera protoka plinskog releja kako bi se olakšalo prikupljanje plina i aktiviranje alarma.

8.6 Ugradnja konzervatora i upijača vlage (odušnika).

Podignite držač konzervatora i vijcima ga pričvrstite na ležaj spremnika. Ugradite konzervator na nosač. Spojite cjevovode i postavite plinski relej na leptir ventil ispod konzervatora. Ugradite cjevovode za odvod plina, dovod ulja i odvod ulja sa zapornim ventilima na donjim krajevima. Ugradite spojnu cijev apsorbera vlage, zatim ugradite odzračnik na donji kraj. Brtvena brtva za skladištenje i transport mora se ukloniti. Napunite kutiju za brtvljenje ulja transformatorskim uljem tako da razina ulja uroni u blokirajući zračni prsten.

8.7 Ugradnja termometra

Držač termometra nalazi se na poklopcu spremnika ulja u blizini konzervatora. Napunite malu količinu transformatorskog ulja u držač prije postavljanja termometra. Lagano zavrnite termometar u držač. Za termometre s manometrom, namotajte redundantne vodove poput ladice i pričvrstite ih na stijenku spremnika.

8.8 Uključeno-učitavanje instalacije izmjenjivača

Nakon ugradnje spremnika za ulje, ponovno provjerite i očistite uljnu komoru prekidača za odabir, zatim postavite usisnu cijev za ulje. Podignite mjenjač slavine pomoću posebne ploče za vješalicu, ponovno spojite srednju prirubnicu i potpornu prirubnicu i osigurajte dobro brtvljenje. Pažljivo postavite prekidač za odabir u uljnu komoru, lagano okrećući izolacijsku osovinu kako biste poravnali spojku i osigurali ispravan položaj. Ugradite indikator položaja i ploču za zaključavanje, zatim ponovno sastavite pokrovnu ploču glave prekidača. Upravljajte pozitivnom i obrnutom promjenom rukom kako biste provjerili simetriju, a zatim motorom. Provjerite položaj svake slavine kako biste osigurali podudaranje indikacije slavine i indikatora motornog uređaja.

















9.1 Zahtjevi za kvalitetu ulja

Transformatorsko ulje će se rafinirati u postrojenju kako bi se smanjilo -opterećenje rafiniranja na licu mjesta. Za transport na velike -udaljenosti ili dugotrajno-skladištenje, koriste se bačve za ulje. Prije podmazivanja potrebno je provesti analizu ulja. Za vakuumsko ubrizgavanje, ulje mora zadovoljavati sljedeće standarde:

Parametar	Zahtjev
Probojni napon	Veći ili jednak 70 kV/2,5 mm
Sadržaj vode	Manje od ili jednako 8 mg/L
Sadržaj plina	Manje od ili jednako 0,8% (po volumenu)
Faktor dielektričnog gubitka tanδ (90 stupnjeva)	Manje od ili jednako 0,5%
Broj čestica (5 μm–100 μm)	≤1000 particles/100mL; no particles >100μm

Bilješka:Za transformatore 330kV–750kV sadržaj vode ne smije premašiti 10 mg/L; za 110(66)kV sadržaj vode ne smije biti veći od 20 mg/L; za 220 kV, sadržaj vode ne smije premašiti 15 mg/L.

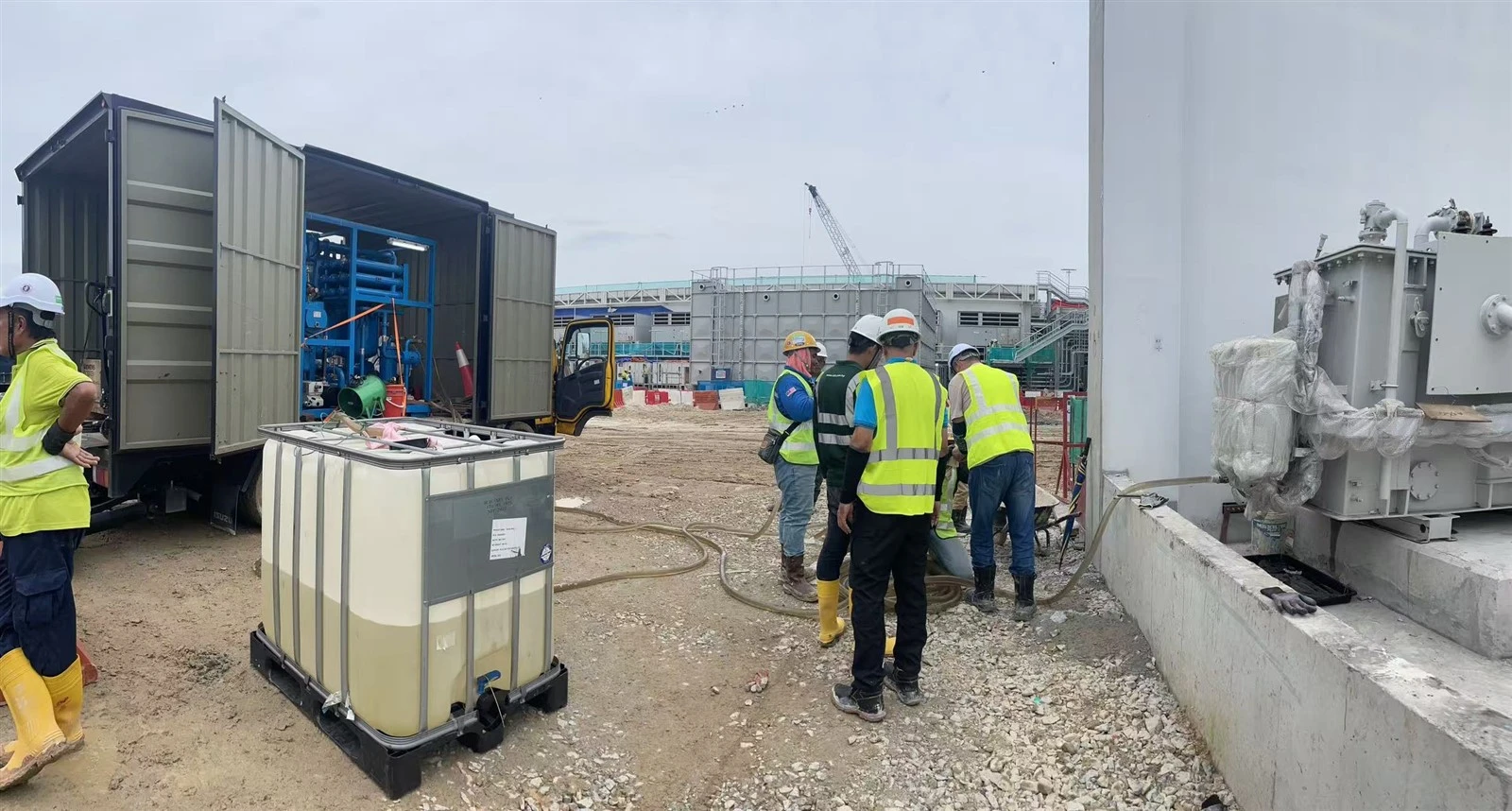

9.2 Postupak vakuumskog punjenja

Prije vakuumskog punjenja sve točke uzemljenja opreme i spojne cijevi moraju biti pouzdano uzemljene. Ulje treba ubrizgavati iz donjeg ventila za ulje. Vakuumsko pumpanje mora se održavati tijekom cijelog procesa punjenja, s preostalim tlakom manjim ili jednakim 20 Pa. Temperatura ulja mora biti viša od tjelesne temperature; temperatura ulja na izlazu iz filtra mora biti 55 stupnjeva –65 stupnjeva. Brzina punjenja ne smije prelaziti 100L/min. Tijekom cijelog procesa ulazne i izlazne cijevi vakuumskog filtra ne smiju se mijenjati u uvjetima otvorenog-zraka.

9.3 Zadržavanje vakuuma i razina ulja

Prestanite s punjenjem kada je razina ulja 100–200 mm ispod vrha spremnika. Održavajte vakuum: za transformatore od 110 kV, održavajte vakuum najmanje 2 sata; za transformatore 220kV, najmanje 4 sata.

9.4 Uklanjanje zraka nakon-punjenja

Nakon punjenja ulja otvorite-odzračne čepove na rashladnicima, čahurama, plinskim relejima, konzervatorima i radijatorima kako biste oslobodili zarobljeni zrak. Nemojte zatvarati čepove za ispuštanje zraka dok se ulje ne prelije. Za transformatore s prisilnom cirkulacijom ulja, pokrenite sve rashladne uređaje i cirkulirajte najmanje 4 sata kako biste u potpunosti uklonili zaostali zrak.

9.5 Kruženje vrućeg ulja

Za transformatore od 330 kV i više, cirkulacija vrućeg ulja je obavezna nakon vakuumskog punjenja. Proces cirkulacije vrućeg ulja koristi visoko-vakuumski filtar, s izlaznom temperaturom ulja ne ispod 50 stupnjeva niti iznad 80 stupnjeva; unutarnja temperatura spremnika ne ispod 40 stupnjeva. Vrijeme cirkulacije: transformatori 220–330 kV ne manje od 24 sata; 500kV transformatori ne manje od 48 sati. Stvarno vrijeme cirkulacije trebalo bi omogućiti da cijeli volumen ulja cirkulira najmanje dva puta.

9.6 Podešavanje razine ulja

Nakon punjenja, provjeravajte indikator razine ulja u redovitim intervalima. Razina ulja mora odgovarati oznakama na konzervatoru koje odgovaraju temperaturi okoline. 1–2 sata nakon punjenja ponovno provjerite razinu ulja. Ako je visina ulja znatno pala, dodajte ulje kako biste ga doveli do odgovarajuće temperaturne linije.

9.7 Statičko taloženje

Nakon punjenja, transformator će proći razdoblje statičkog taloženja kako bi se ulje potpuno taložilo i uklonilo suspendirane nečistoće i mjehuriće. Za transformatore od 110 kV, statičko vrijeme smirivanja Veće ili jednako 24 sata; za 220kV transformatore, veće ili jednako 48 sati.













Transformatorsko ulje je zapaljiva tekućina. Pušenje i otvoreni plamen su strogo zabranjeni na mjestu postavljanja. Ako je potrebno plinsko zavarivanje ili električno zavarivanje, moraju se strogo pridržavati mjera zaštite od požara. Oprema za zaštitu od požara mora biti postavljena prije ugradnje, a za to će biti zaduženo određeno osoblje. Listovi papira i pamučna tkanina uronjeni u transformatorsko ulje moraju se skupiti s otpadnim uljem i ravnomjerno odložiti nakon postavljanja.

Dodatne sigurnosne mjere:

• Prije ugradnje, glavni--zapovjednik i ravnatelj za sigurnost sazvat će sve instalatere na sastanke o sigurnosti na radu, osigurati sigurnosnu edukaciju i objaviti sigurnosna pravila
• Nerelevantno osoblje ne smije ući u prostor za postavljanje
• Alati i materijali koji se prenose gore-dolje moraju biti vezani; nije dozvoljeno bacanje
• Prilikom ugradnje ili uklanjanja dijelova koji su skloni padu s visine, dvije osobe moraju raditi zajedno
• Pri korištenju pokretne rasvjete ne smiju se u spremnik ulja unositi žarulje od 220V, niti se privremena struja postavlja slabo izoliranim vodičima.













11.1 Provjere prije-puštanja u rad

Prije puštanja transformatora u probni rad mora se izvršiti sveobuhvatni pregled:

• Glavno tijelo i dodaci potpuno sastavljeni iu dobrom stanju; položaji faza i oznake točni
• Spremnik za ulje i svi dijelovi očišćeni, nema curenja ulja
• Pokazivači razine ulja konzervatora i čahura jasni i točni, s razlikama unutar pogreške mjerenja
• Rashladni uređaji rade normalno; pumpe za ulje i ventilatori rade ispravno; upravljački krugovi ispravno funkcioniraju
• Plinski relej instaliran u ispravnom smjeru; razina ulja normalna; plin potpuno ispražnjen
• Apsorber vlage ispunjen alokroičnim silikagelom; posuda za ulje ima bistro ulje na odgovarajućoj razini
• Mjenjač slavine radi fleksibilno; indikacija cilja točna; tri{0}}pozicije slavine identične
• Stopice za uzemljenje jezgre, uzemljenje spremnika za ulje, uzemljenje čahure i štit uzemljenja kompletni i pouzdano uzemljeni
• Stezaljke bez{0}}opterećenja strujnih transformatora-tipa kratko-spojene i uzemljene

Provjera faza:Faza transformatora i spojna skupina namota moraju zadovoljiti zahtjeve za paralelni rad prije uključivanja.

11.2 Električna ispitivanja

Sva električna ispitivanja moraju se provesti prema GB 50150-2016 prije puštanja u pogon. Obavezne ispitne stavke uključuju:

Ne.	Ispitni predmet
1	Ispitivanje izolacijskog ulja ili ispitivanje SF6 plina
2	Mjerenje istosmjernog otpora namota zajedno s čahurama
3	Provjera omjera napona na svim slavinama
4	Tro-fazna provjera skupine spojeva i provjera polariteta (jedno-faza)
5	Mjerenje izolacijskog otpora jezgre i stezaljki
6	Ispitivanja ne-porculanskih čahura
7	Pregled i testiranje mjenjača pod-opterećenjem-
8	Mjerenje otpora izolacije, omjera apsorpcije ili indeksa polarizacije namota s čahurama
9	Faktor dielektričnog gubitka (tanδ) i mjerenje kapaciteta namota s čahurama
10	Ispitivanje deformacije namota
11	Ispitivanje AC podnosivim naponom namota s čahurama
12	Dugotrajno inducirano ispitivanje podnosivog napona izmjenične struje s mjerenjem djelomičnog pražnjenja
13	Ispitivanje zatvaranja na udar pri nazivnom naponu
14	Provjera faze
15	Mjerenje buke

Za transformatore od 66 kV i više kromatografska analiza ulja s otopljenim plinom mora se provesti tri puta: nakon punjenja uljem i taloženja, 24 sata nakon ispitivanja otpornosti i djelomičnog pražnjenja i 24 sata nakon udarnog zatvaranja i rada pri nazivnom naponu. Ukupni sadržaj ugljikovodika u novom transformatorskom ulju ne smije prelaziti 20 μL/L, H₂ ne smije prelaziti 10 μL/L, a C₂H₂ ne smije prelaziti 0,1 μL/L.

11.3 Ispitivanje zatvaranja udarom

Transformator se mora podvrgnuti 5 puta zatvaranju bez{1}}opterećenja pod punim{2}}naponom. Nakon prvog punjenja, trajanje ne smije biti kraće od 10 minuta. Ulazna struja magnetiziranja ne smije uzrokovati neispravan rad zaštitnog uređaja. Za sustave s uzemljenjem na neutralnoj{7}}točki-neutralna točka mora biti uzemljena tijekom udarnog zatvaranja.

11.4 Probni rad

Nakon uspješnog udarnog zatvaranja, transformator će se staviti u probni rad, obično radeći pri najvećem opterećenju dostupnom iz sustava u to vrijeme tijekom 24 neprekidna sata. Nakon 24 sata uspješnog rada bez abnormalnosti, probni rad se smatra dovršenim i transformator se može formalno pustiti u rad.

11.5 Dokumentacija koju treba predati

Nakon završetka prihvaćanja, sljedeći dokumenti će se prenijeti:

• Tehnički zapisi o instalaciji, zapisi o inspekciji jezgre, zapisi o sušenju, izvješća o pregledu kvalitete i izvješća o ispitivanju-električne primopredaje
• Građevinski nacrti i projektna dokumentacija izmjena
• Proizvođačev priručnik s uputama za proizvod, zapisnici o ispitivanju, potvrda o sukladnosti i crteži za ugradnju
• Popisi rezervnih dijelova, pribora, specijalnih alata i ispitnih instrumenata









Ovaj se vodič usredotočuje na velike energetske transformatore u trafostanicama i industrijskim postrojenjima. Za ostale konfiguracije transformatora koji se obično nalaze u distribucijskim mrežama i vanjskim okruženjima, pogledajte odgovarajuće dokumente u nastavku.

• Vodič za instalaciju i rad transformatora trafostanice
• Upute za montažu i rad transformatora na stupu
• Upute za instalaciju i rad transformatora montiranog na podlogu
• Upute za instalaciju i rad suhog transformatora
• Vodič za instalaciju i rad kompaktne trafostanice













Ispravna instalacija i puštanje u pogon ključni su za siguran i pouzdan dugotrajan-rad energetskih transformatora. Ovaj vodič objedinjuje zahtjeve proizvođača s primjenjivim nacionalnim standardima. Svo uključeno osoblje mora se strogo pridržavati ovdje opisanih postupaka, održavati temeljitu dokumentaciju tijekom cijelog procesa instalacije i konzultirati se s proizvođačem kada se pojave bilo kakve nejasnoće.
