5 MVA Vučni energetski transformator-22/6,6 kV|Južna Afrika 2025

01 Općenito

1.1 Opis projekta

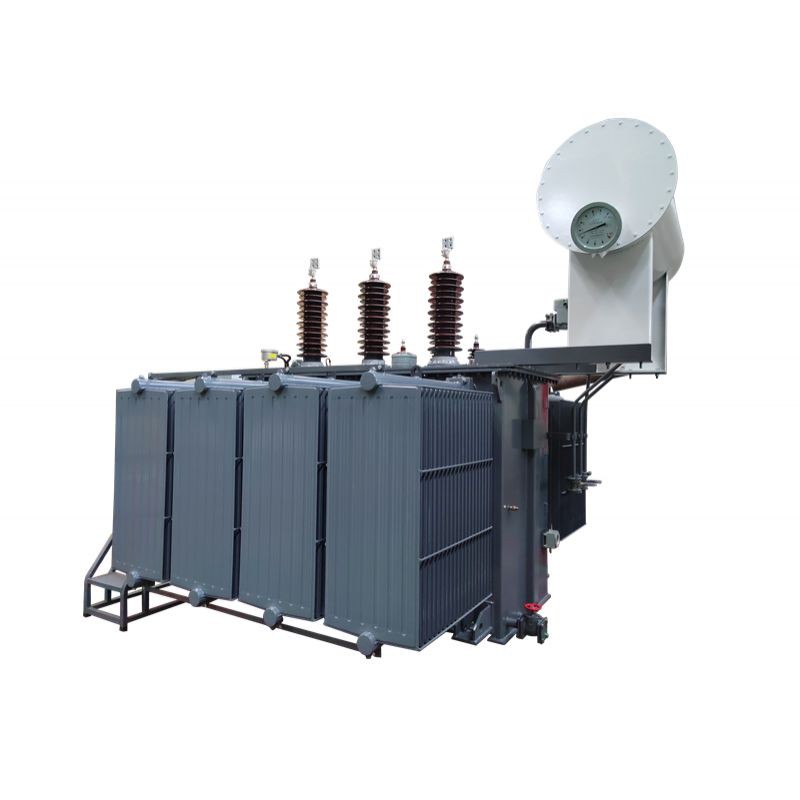

Vučni transformator snage 5 MVA isporučen je Kanadi 2025. godine. Nazivna snaga transformatora je 5000 kVA s ONAN hlađenjem. Primarni napon je 22 kV s ±2*2,5% rasponom odvajanja (NLTC), sekundarni napon je 6,6 kV, formirali su vektorsku grupu Dyn11.

Kao odgovor na uvjete munje (12 bljeskova tla po četvornom kilometru godišnje) i ozbiljno zagađenje solju i industrijskom čađom u Južnoj Africi, njegov dizajn u potpunosti uzima u obzir zaštitu izolacije i otpornost na koroziju. Spremnik za gorivo izrađen je od čeličnih ploča debljine veće od ili jednake 6 mm, a debljina donje ploče doseže 16 mm. Debljina premaza u jako onečišćenim područjima je 125 mikrona. Štoviše, spremnik goriva i hladnjak usvajaju odgovarajući dizajn zavarivanja kako bi se osigurala čvrstoća strukture i učinkovitost brtvljenja.

Što se tiče osnovne funkcionalne konfiguracije, transformator je opremljen NLTC mjenjačem bez{0}}opterećenja-, koji podržava raspon regulacije napona od ±2×2,5% i ima funkciju zaključavanja lokota kako bi se osigurala točna i sigurna regulacija napona. Namotaj niskog-napona može izdržati ukupno harmonično izobličenje napona do 27%, prilagođavajući se složenim okruženjima električne mreže. Namot ima dovoljnu mehaničku čvrstoću da se odupre strujama kvara, a dio pod naponom ima udaljenost od tla od 3500 mm, što je u skladu sa standardima za siguran rad visokog-napona. U međuvremenu, oprema je opremljena s višestrukim zaštitnim uređajima, uključujući jedan-plutajući plinski relej (s alarmom i kontaktima za isključivanje), termalni relej za preopterećenje (s kompenzacijom temperature okoline, temperaturom za isključivanje postavljenom na 115 stupnjeva), kotačić-površinski termometar za ulje (podesivi kontakt postavljen na 90 stupnjeva) i ventil za smanjenje tlaka, koji može pratiti radni status u stvarnom vremenu i brzo reagirati na abnormalnosti.

1.2 Tehničke specifikacije

5000kVA transformator za vuču, specifikacije tipa i podatkovni list

1.3 Crteži

Crtež i veličina vučnog transformatora 5000 kVA.

02 Proizvodnja

2.1 Jezgra

Jezgra transformatora je središnji magnetski krug vučnog transformatora. Izrađen od visoko-permeabilnih slojeva silikonskog čelika, učinkovito usmjerava izmjenični magnetski tok uz minimalan gubitak energije. Ovo je ključno za pouzdanu pretvorbu energije i stabilan rad u zahtjevnim uvjetima željezničkog prometa.



2.2 Namatanje

Kontinuirani disk namota ključna je vrsta zavojnice u vučnim transformatorima. Formira se namotavanjem pravokutnih vodiča u nizu radijalnih diskova bez lemljenih spojeva između zavoja. Ova robusna mehanička struktura pruža iznimnu čvrstoću kratkog -spoja i učinkovito odvođenje topline, što je ključno za pouzdan rad pod čestim fluktuacijama opterećenja.



2.3 Spremnik

Spremnik služi kao zaštitni omotač i integralni sustav hlađenja za vučni transformator. Mehanički je robustan da izdrži vibracije i udarce, dok njegov dizajn optimizira rasipanje topline kako bi se osiguralo da jezgra i namoti rade unutar sigurnih temperatura, jamčeći pouzdanost u zahtjevnim uvjetima rada.



2.4 Završna montaža

Završna montaža kritičan je proces integracije jezgre, namota i spremnika u potpun i pouzdan vučni transformator. Osigurava precizno mehaničko poravnanje, električnu cjelovitost i brtvljenje -nepropusno za ulje, što rezultira robusnom jedinicom sposobnom za isporuku određenih performansi u zahtjevnim uvjetima rada željeznice.





03 Ispitivanje

Ovaj vučni transformator podvrgnut je opsežnom nizu rutinskih, tipskih i posebnih ispitivanja kako bi se potvrdio njegov električni integritet, radna učinkovitost i dugoročna-pouzdanost. Rigorozan režim testiranja, koji pokriva dielektričnu čvrstoću, gubitke, omjer, izolaciju i analizu plina-u-ulju, potvrđuje potpunu usklađenost jedinice sa specifikacijama performansi i njezinu spremnost za zahtjevnu željezničku uslugu.

04 Pakiranje i otprema

4.1 Pakiranje

Pakiranje vučnog transformatora je dizajnirano za maksimalnu zaštitu tijekom transporta i skladištenja. Upotrebom robusnog okvira otpornog na vremenske uvjete s prilagođenim ukrućenjem, osigurava integritet jedinice od mehaničkih udara, vibracija i čimbenika okoline, jamčeći siguran dolazak na mjesto instalacije.



4.2 Dostava

Isporuka ovog transformatora za vuču obavlja se pod uvjetima CIF (Cost, Insurance, and Freight), pružajući sveobuhvatno logističko rješenje od-do-luke. Naša odgovornost obuhvaća cijeli proces sigurne dostave jedinice u luku Durban, Južna Afrika. To uključuje upravljanje izvoznim carinjenjem, osiguravanje osnovne usluge prekooceanskog prijevoza tereta i ugovaranje potpunog osiguranja tereta, s pokrivenim svim povezanim troškovima. Ovaj pristup nudi klijentu značajnu sigurnost i smanjenje rizika, osiguravajući da mi profesionalno upravljamo kritičnom opremom tijekom cijelog međunarodnog pomorskog tranzita do njenog iskrcaja u odredišnoj luci.
