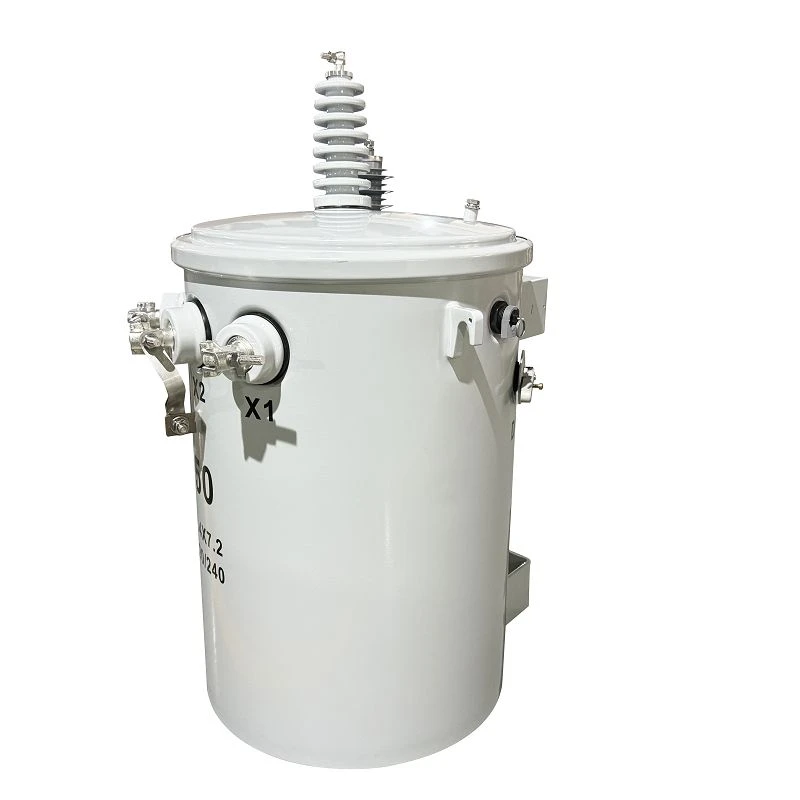

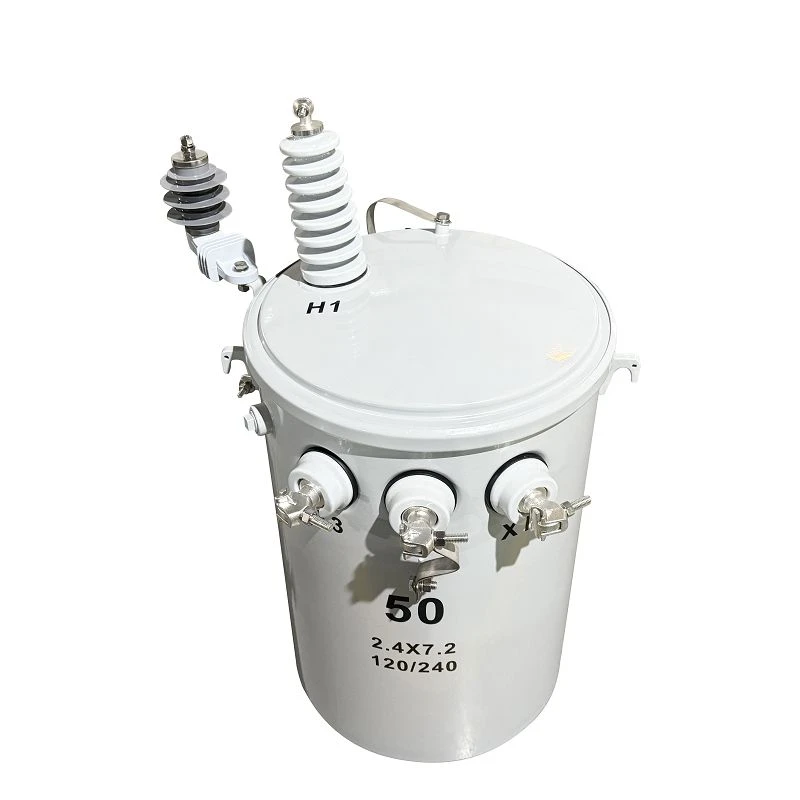

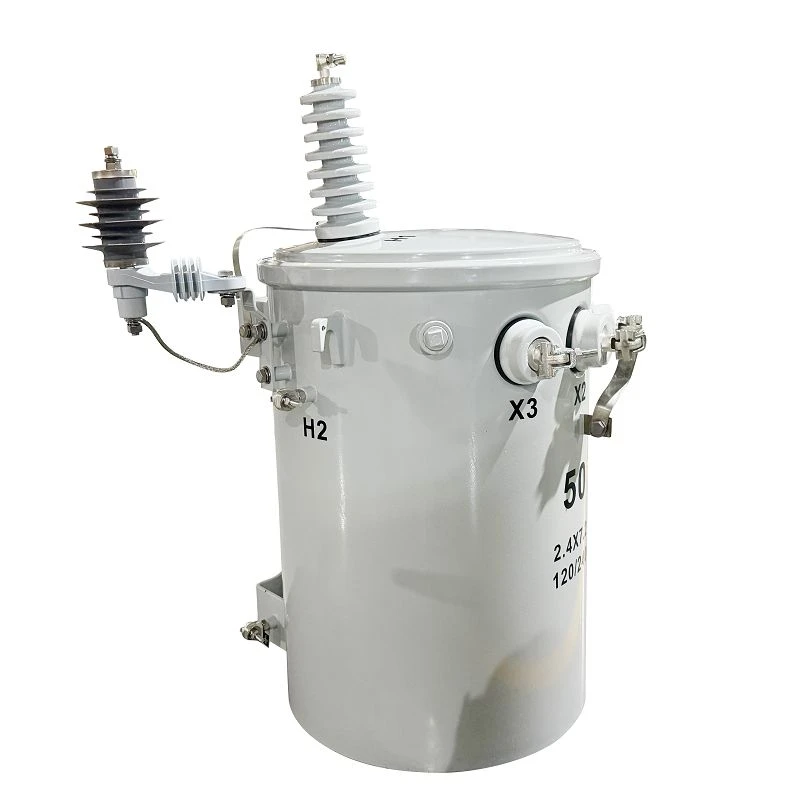

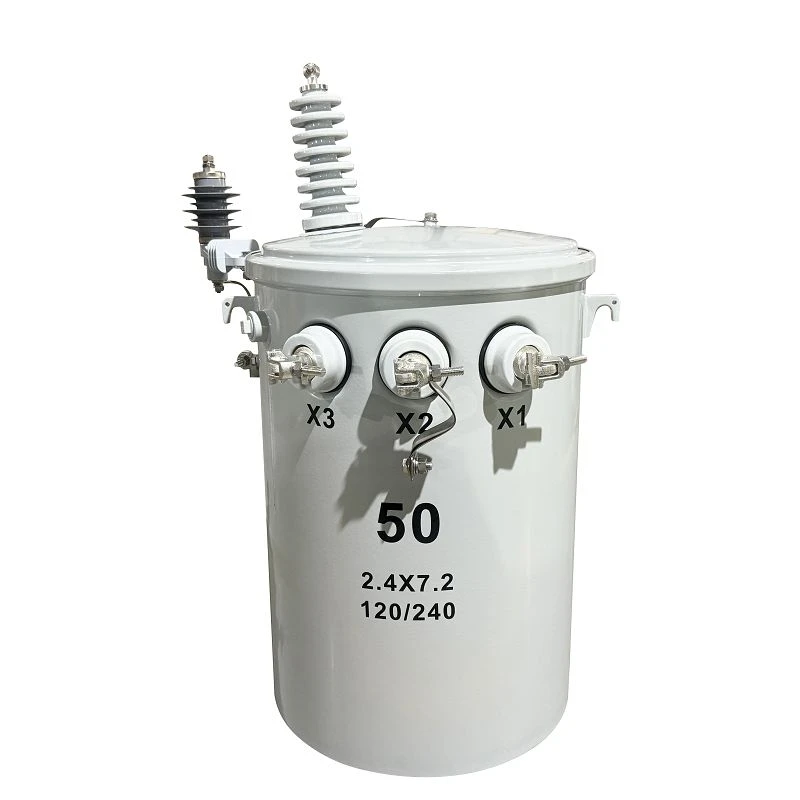

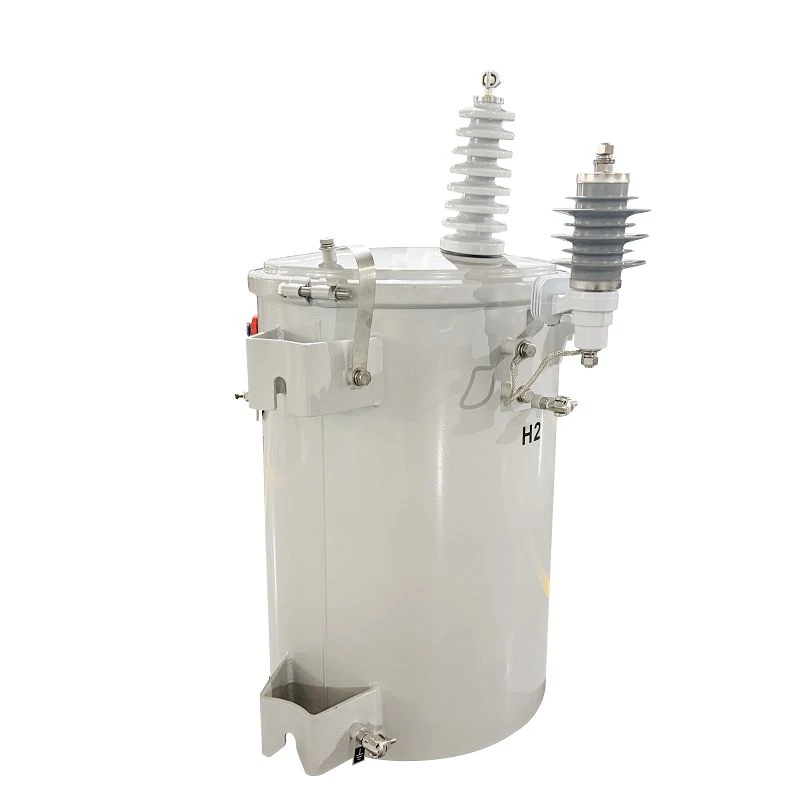

50 KVA električni transformator na stupu-2,4*7,2/0,12*0,24 KV|Kanada 2025

01 Općenito

1.1 Bolne točke korisnika

Kanadske distribucijske mreže obično zahtijevaju sekundarni izlaz od 120/240 V, dok rade na više struktura primarnog napona, osobito u ruralnim regijama i regijama niske-gustoće. Stoga su komunalna poduzeća pod pritiskom da uvedu transformatore koji se mogu prilagoditi različitim konfiguracijama napajanja bez povećanja složenosti.

Ključni izazovi uključuju:
• Ograničen pristup u ruralnim područjima, zahtijeva visoku pouzdanost i minimalno održavanje
• Povećani fokus na operativnu sigurnost, posebno zaštitu od internih kvarova
• Inventar i logistički pritisak uzrokovan dizajnom jedno-naponskog transformatora
Tradicionalnim rješenjima često nedostaje fleksibilnost potrebna za rješavanje ovih izazova, što transformator montiran na -naponski stup-s integriranom IFD zaštitom čini učinkovitijom i sigurnijom alternativom.

1.2 Tipične primjene za kanadske nadzemne distribucijske mreže

Ovaj električni transformator od 50 kVA montiran na stup dizajniran je za nadzemne distribucijske sustave koji opskrbljuju 120/240 V uslugu u Kanadi. Njegova konfiguracija ga čini posebno pogodnim za:
• Ruralni nadzemni vodovi
• Stambene zajednice i mala komercijalna opterećenja
• Komunalne distribucijske mreže koje zahtijevaju usklađenost s CSA C2.2-06
Primarni dizajn s dvostrukim-naponom omogućuje implementaciju u različitim dijelovima mreže bez strukturnih promjena, poboljšavajući fleksibilnost sustava uz održavanje dosljednih performansi u uvjetima rada na otvorenom.

1.3 Tehničke specifikacije

Specifikacija električnog transformatora od 50 kVA na stupu i tehnički list

1.4 Prednosti proizvoda

Ovaj-električni transformator montiran na stup pruža uravnoteženu kombinaciju fleksibilnosti, sigurnosti i energetske učinkovitosti kroz sljedeće prednosti:
• Dvostruka-naponska primarna konfiguracija
Smanjuje-zahtjeve zamjene na licu mjesta i pojednostavljuje upravljanje inventarom.
• Integrirani unutarnji osigurač (IFD)
Pruža poboljšanu unutarnju zaštitu od grešaka, poboljšava radnu sigurnost i smanjuje rizik za okolnu opremu.
• Visoka energetska učinkovitost
Učinkovitost veća od ili jednaka 98,83% pomaže u snižavanju dugoročnih-operativnih troškova.
• Optimiziran dizajn s-niskim gubicima
Gubitak bez{0}}opterećenja: 139 W
Gubitak opterećenja: 693 W
Osigurava stabilnu toplinsku izvedbu i pouzdan-dugotrajni rad.
U kombinaciji s ONAN hlađenjem i robusnim dizajnom-montiranim na stup, ovo rješenje ispunjava praktične zahtjeve kanadskih nadzemnih distribucijskih mreža.

1.5 Crteži

50kVA električni transformator na crtežu stupa i natpisnoj pločici

02 Komponente jezgre transformatora

2.1 Navijanje

Postava zavojnice: NN folija, VN žica, mješavina bakra i aluminija. Folija širi struju, baca toplinu. Žica se savija, ostaje izolirana. Mješavina bakra-aluminija postiže učinkovitost i pravi trošak. Izdržljiv. Radi na gradskim ulicama, ruralnim linijama, bez obzira na dan. Pouzdan, stabilan, radi svoj posao bez muke.

2.2 9kV VN odvodnik

Visokonaponski odvodnik od 9 kV instaliran je za zaštitu transformatora od grmljavinskih udara i prijelaznih prenapona koji su uobičajeni u nadzemnim distribucijskim sustavima. Ograničavanjem udarnog napona prije nego što dosegne unutarnju izolaciju, odvodnik smanjuje električni stres na kritičnim komponentama i poboljšava ukupnu izdržljivost transformatora u ruralnim mrežnim aplikacijama.

2.3 Uređaj s unutarnjim osiguračem (IFD)

Unutarnji osigurač (IFD) dizajniran je za interno isključivanje transformatora tijekom teških stanja kvara. Ovaj zaštitni mehanizam smanjuje rizik od puknuća spremnika, ograničava utjecaj kvara i povećava sigurnost osoblja i sustava. Integrirani IFD u skladu je sa sigurnosnim zahtjevima komunalnih usluga za transformatore-montirane na stupove u kanadskim distribucijskim mrežama.

2.4 Završna montaža

U fazi završne montaže, aktivni dijelovi transformatora su potpuno dovršeni, s jezgrom i namotima sigurno sastavljenim i svim unutarnjim vodovima precizno zavarenim i spojenim. Preklopne komponente su instalirane i fiksirane na mjestu, tvoreći gotov sklop jezgre transformatora.

03 FAQ – Često postavljana pitanja

04 Pakiranje i transport

4.1 Pakiranje

4.2 Dostava
