25 KVA Distribucijski stupni transformator-2,4*14,4/0,12*0,24 KV|Kanada 2025

01 Općenito

1.1 Opis projekta

Godine 2025. SCOTECH je u Kanadu isporučio dvostruki{2}}naponski transformator montiran na stup od 25kVA, dizajniran posebno za ruralne distribucijske mreže i mreže-niske gustoće. Transformator smanjuje srednji napon na 120/240 V za stambenu uslugu i nudi dvo-rad napona, omogućujući fleksibilno povezivanje na različite razine primarnog napona. Ova značajka osigurava prilagodljivost različitim zahtjevima komunalnih usluga, što ga čini idealnim za vodove s više scenarija napona. Projekt je slijedio standarde CSA C2.2-06 i lokalne komunalne zahtjeve, s posebnom pažnjom na zaštitu od prenapona, pouzdanost izolacije i sigurnost na otvorenom.

1.2 Istaknuti projekti

Ovaj transformator s dvostrukim-naponom od 25 kVA na stupu kombinira fleksibilnost, pouzdanost i sigurnost:

• Prilagodljivi dvo-naponski dizajn za različite primarne mreže
• Poboljšana zaštita s IFD i odvodnikom prenapona
• Sigurnost u divljini i na otvorenom za ruralne primjene
• Izgrađen-u SCOTECH-u s potpunom kontrolom nad proizvodnjom jezgre, zavojnice i spremnika

1.3 Tehničke specifikacije

25kVA razvodni stupni transformator specifikacija i tehnički list

1.4 Crteži

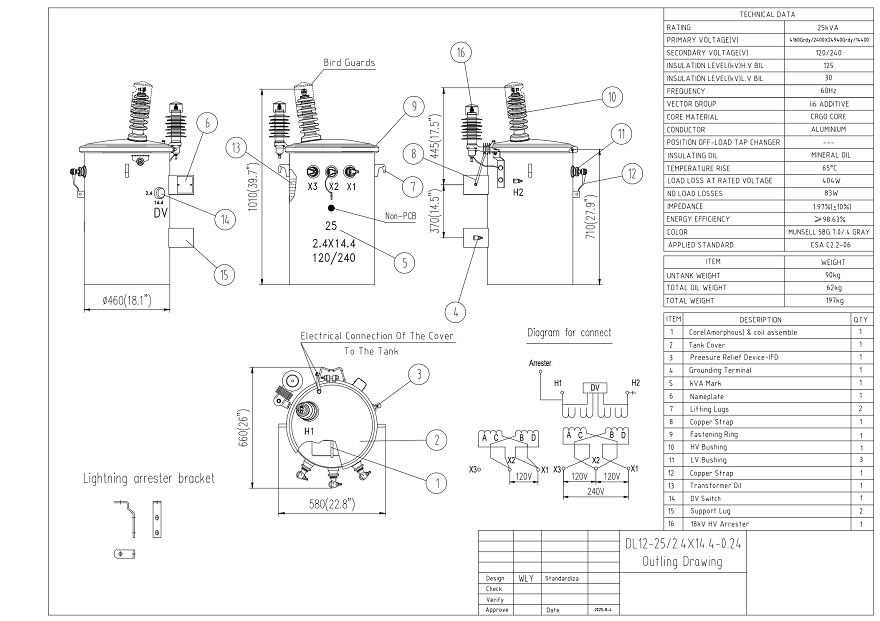

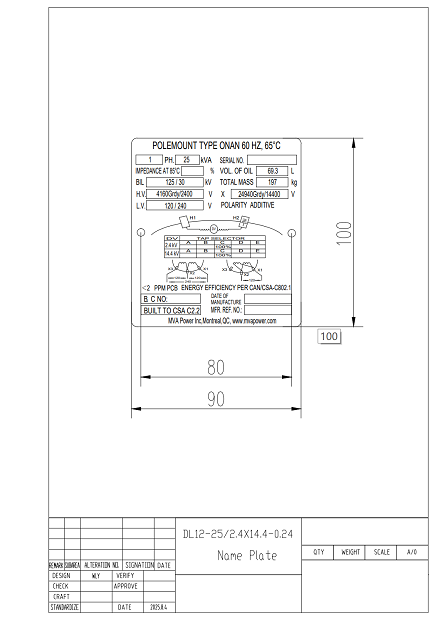

Nacrt transformatora razvodnog stupa 25kVA i natpisna pločica

02 Proizvodnja

2.1 Jezgra

Transformator koristi jezgre od amorfnog čelika za postizanje visoke učinkovitosti i smanjenog gubitka-bez opterećenja. Ove su jezgre precizno-rezane i složene u SCOTECH-ovim radionicama, osiguravajući niže gubitke histereze u usporedbi s konvencionalnim silikonskim čelikom, poboljšavajući ukupnu energetsku učinkovitost i osiguravajući pouzdane performanse u ruralnim -primjenama montiranim na stupove.

2.2 Uređaj za rasterećenje tlaka-IFD

Dodatni uređaj s unutarnjim osiguračem (IFD) instaliran je za zaštitu namota od unutarnjih kratkih-spojeva ili preopterećenja. IFD djeluje brzo kako bi izolirao zahvaćeni dio bez prekidanja ostatka sustava, povećavajući radnu sigurnost i pouzdanost, posebno u udaljenim distribucijskim mrežama gdje pristup održavanju može biti ograničen.

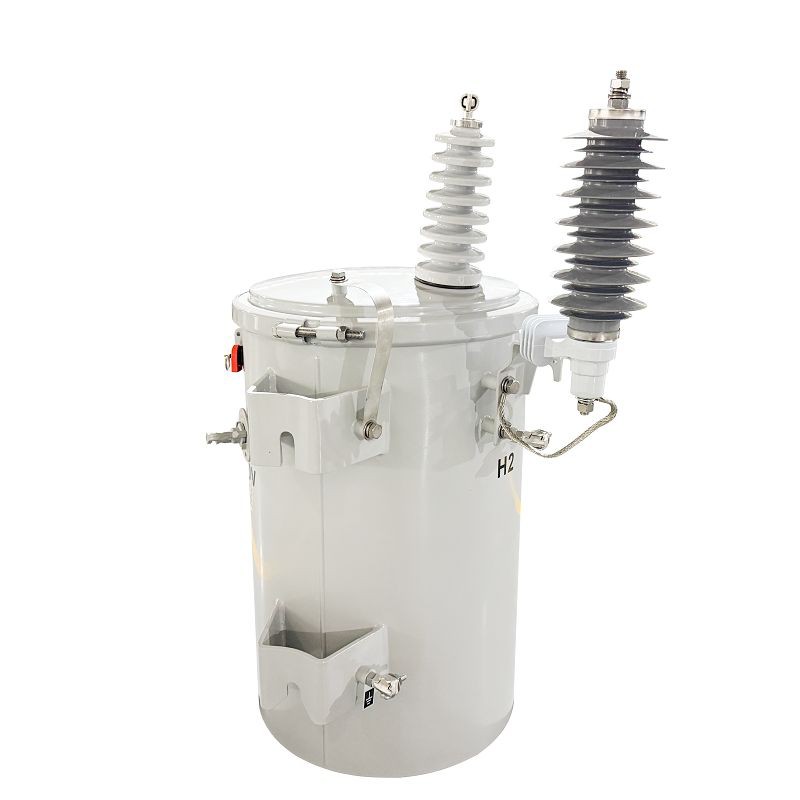

2.3 18kV VN odvodnik

Visok{0}}odvodnik prenapona od 18 kV štiti transformator od munje i sklopnih prenapona. Ključni parametri odabiru se na temelju napona transformatora i ruralnog okruženja instalacije. U kombinaciji sa štitnicima za divlje životinje, sprječava oštećenje izolacije i smanjuje rizik od prekida, produžujući vijek trajanja u vanjskim instalacijama-montiranim na stup.

2.4 Završna montaža

Transformator se sastavlja u pogonu SCOTECH-a, uključujući zavarivanje spremnika, ručno uklanjanje troske, brušenje, sačmarenje i premazivanje prahom. Svaka jedinica prolazi inspekciju kako bi se osiguralo-zadržavanje ulja bez curenja, strukturna trajnost i otpornost na koroziju. Kompletan sklop jamči siguran, pouzdan i dugoročan-rad na otvorenom u kanadskim ruralnim mrežama.

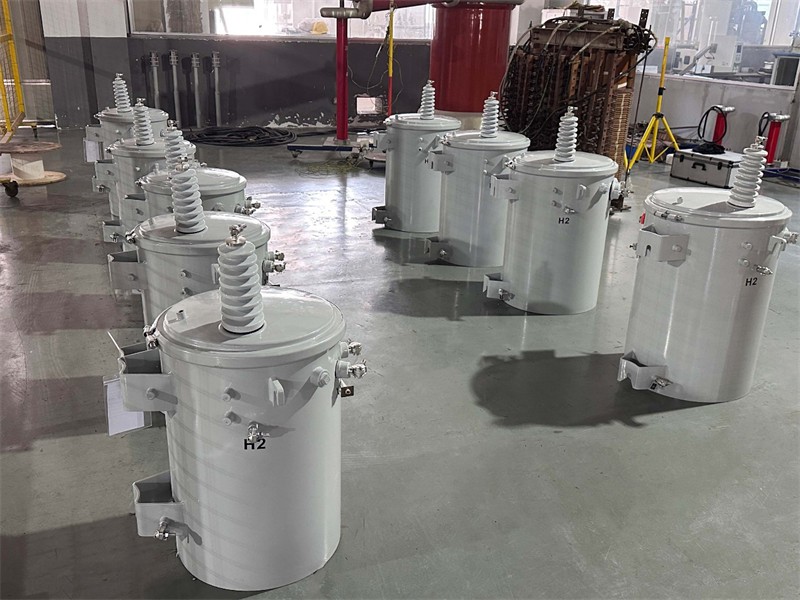

03 Ispitivanje

04 Pakiranje i transport

4.1 Pakiranje

4.2 Dostava

05 Stranica i sažetak

Napravljen za ruralne distribucijske mreže i-gustoću distribucijskih mreža, ovaj 25 kVA dvostruki{2}}naponski transformator montiran na stup snižava srednji napon na 120/240 V, služeći domovima, malim tvrtkama i još mnogo toga. Njegov dizajn s dvostrukim-naponom omogućuje prilagodbu različitim primarnim napojnicima, čineći instalaciju fleksibilnom i održavajući inventare komunalnih usluga jednostavnijim. Visoko{8}}učinkovite jezgre, aluminijski namoti i zatvoreni spremnik ulja čine ga otpornim na vanjske uvjete-kiša, snijeg, hladnoća, što god hoćete. Sigurnost je na prvom mjestu, uz IFD za unutarnje kvarove i odvodnik prenapona od 18 kV za rukovanje munjama, prenaponskim udarima, pa čak i divljim životinjama. Godine 2025. SCOTECH je isporučio ovu jedinicu u Kanadu, u potpunosti izrađenu i sastavljenu-u kući, osiguravajući pouzdan rad s malo-održavanja u udaljenim postavkama.
