25 kVA Transformator montiran na podlogu-24*12/0,24 kV|Jamajka 2024





01 Općenito

1.1 Opis projekta

U 2024. godini naša je tvrtka isporučila 37jednofazni-fazni jastučić-transformatorikupcu na Jamajci. To uključuje 2 jedinice modela od 25 kVA, uglavnom za pružanje proizvoda za distribuciju električne energije za lokalna stambena područja. Scotech je skrojio optimalno rješenje transformatora kako bi zadovoljio potrebe kupaca. Sve jedinice izrađene su prema standardima IEEE, osiguravajući pouzdanost i dugoročne-izvedbe.

Primarni (visoki) napon je 24GrdY/13,8 × 12GrdY/6,9 kV, što je dizajn dvostrukog-napona. Kupci se mogu prebacivati ​​između 13,8 kV i 6,9 kV pomoću dvostrukog-preklopnika za odabir napona, ovisno o distribucijskom vodu. Ima-izmjenjivač slavine bez opterećenja (NLTC) ±2×2,5% za podešavanje napona. Sekundarni napon je 0,24/0,12 kV, pogodan za domove i mala poduzeća. Dizajn -dovoda, mrtvi-prednji dio čini instalaciju sigurnom i jednostavnom.

25 kvatransformator montiran na podlogukoristi bakrene namotaje, ONAN hlađenje i izolaciju mineralnim uljem. Djeluje učinkovito i dugo traje u tropskim uvjetima. Radeći na frekvenciji od 50 Hz, ovi transformatori postižu izvanredan gubitak bez-opterećenja od 0,078 kW i-gubitak pod opterećenjem od 0,165 kW.
Zaštita i sigurnost osigurane su standardnim značajkama kao što su bajunetni osigurač, osigurač za ograničenje struje (CLF) i uređaj za rasterećenje tlaka, s opcijskim odvodnikom prenapona i detektorom internih grešaka (IFD) za povećanu pouzdanost.
Kombinirajući visoko{0}}kvalitetne materijale, kompaktan dizajn i napredne značajke zaštite, ovaj je transformator prikladan za moderne distribucijske mreže. Isporučuje stabilnu, učinkovitu i sigurnu struju lokalnim zajednicama.







1.2 Tehničke specifikacije

25kVA jednofazni transformator montiran na jastučić specifikacija i podatkovni list





1.3 Crteži

Crtež i natpisna pločica jednofaznog transformatora montiranog na podlogu od 25 kVA





02 Proizvodnja

2.1 Jezgra



2.2 Navijanje

2.3 Spremnik



2.4 Završna montaža

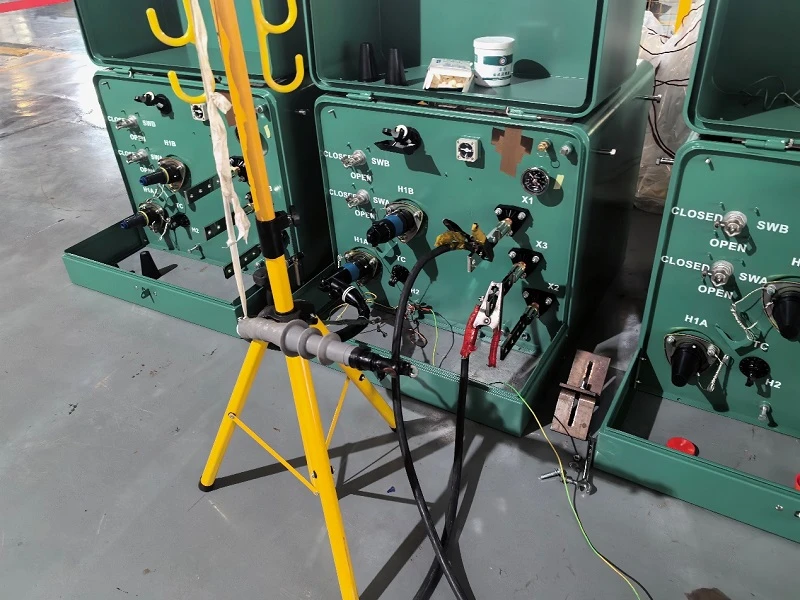

03 Ispitivanje

Rutinski test

1. Mjerenja otpora

2. Testovi omjera

3. Ispitivanje polariteta

4. Gubici bez opterećenja i struja bez opterećenja

5. Gubici opterećenja i napon impedancije

6. Ispitivanje primijenjenim naponom

7. Ispitivanje otpornosti na inducirani napon

8. Mjerenje izolacijskog otpora

9. Ispitivanje nepropusnosti s tlakom za transformatore uronjene u tekućinu

10. Ispitivanje dielektričnosti ulja





Rezultati testa

Ne.	Ispitni predmet	Jedinica	Vrijednosti prihvaćanja	Izmjerene vrijednosti	Zaključak
1	Mjerenja otpora	/	/	/	Proći
2	Testovi omjera	/	Odstupanje omjera napona na glavnom odvajanju: Manje od ili jednako 0,5% Simbol veze: Ii0	A:0.01 B:0.01	Proći
3	Testovi polariteta	/	Subtraktivna	Subtraktivna	Proći
4	Gubici bez{0}}opterećenja i pobudna struja	% kW	I0 :: dati izmjerenu vrijednost P0: navedite izmjerenu vrijednost tolerancija za gubitak bez opterećenja je +10%	0.58 0.073	Proći
5	Gubici opterećenja, impedancijski napon, ukupni gubici i učinkovitost	/ kW kW	t: 85 stupnjeva Z%: izmjerena vrijednost Pk: izmjerena vrijednost Pt: izmjerena vrijednost tolerancija za impedanciju je ±7,5% tolerancija za ukupni gubitak opterećenja je +6%	2.42 0.154 0.227 99.14	Proći
6	Test primijenjenog napona	/	NN: 10kV 60s	Ne dolazi do kolapsa ispitnog napona	Proći
7	Ispitivanje otpornosti na inducirani napon	/	Primijenjeni napon (KV): 40 Trajanje: 40 Frekvencija (HZ): 150	Ne dolazi do kolapsa ispitnog napona	Proći
8	Mjerenje izolacijskog otpora	GΩ	LV-HV na zemlju	46.6	/
9	Ispitivanje curenja	/	Primijenjeni tlak: 20kPA Trajanje:12h	Nema curenja i nema Oštećenje	Proći
10	Ispitivanje dielektričnosti ulja	kV	Veći ili jednak 45	49.60	Proći





04 Pakiranje i otprema



05 Stranica i sažetak

Ovaj transformator od 25 kva montiran na jastučić izrađen je od jakih bakrenih namotaja i namotane jezgre koja daje niske gubitke i nisku buku. Spremnik je napravljen da ostane siguran i zaključan, čak i kada su kablovi spojeni. Jedinica ima dvo-naponski dizajn i izmjenjivač slavine za jednostavno podešavanje. Dobro radi na vrućim i vlažnim mjestima s ONAN hlađenjem i izolacijom mineralnim uljem. Malih je dimenzija, ali snažan u uporabi. Dolazi sa standardnim osiguračima, uređajem za smanjenje tlaka i može dodati više opcija poput odvodnika prenapona i detektora kvarova.

Ovaj transformator je jednostavan, siguran i pouzdan. Daje stalnu snagu domovima i malim tvrtkama. Također dugo traje i zahtijeva malo njege. To je dobar izbor za lokalnu uporabu električne energije na Jamajci.
