2000 KVA Delta Wye transformator-34,5/0,48 KV|SAD 2026

01 Općenito

1.1 Opis projekta

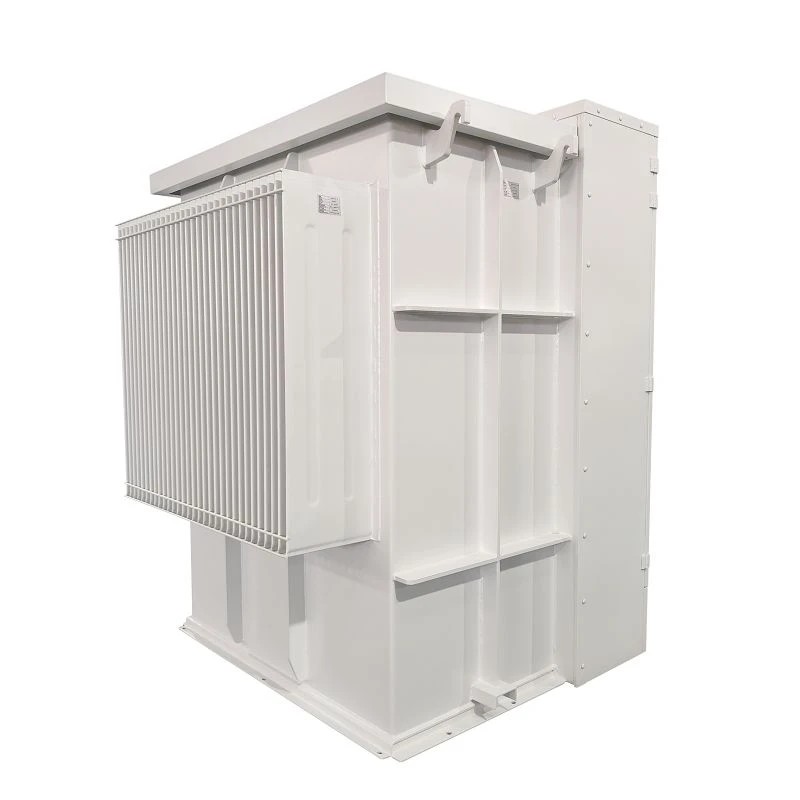

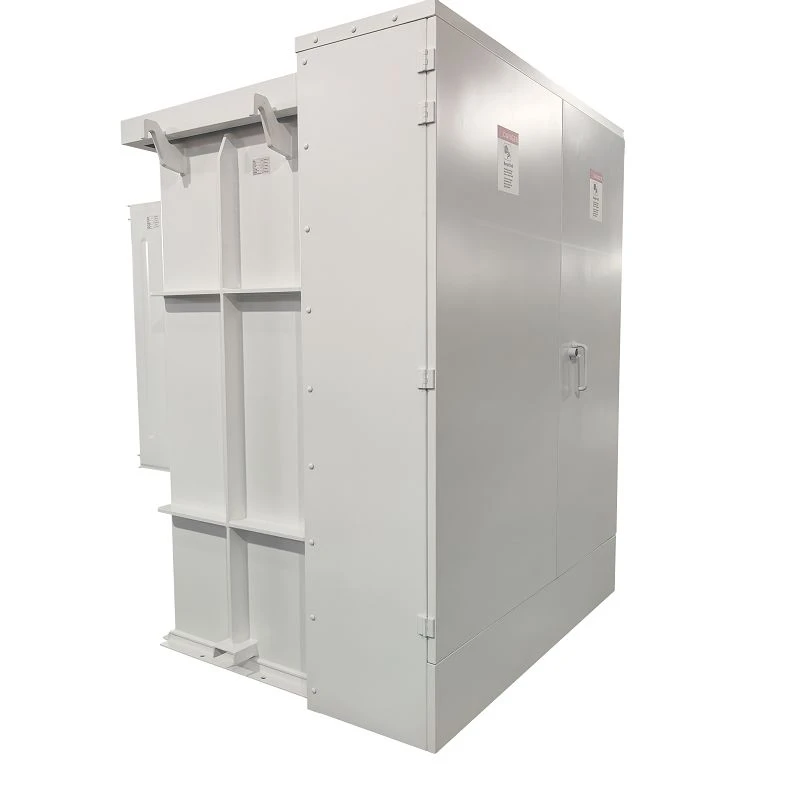

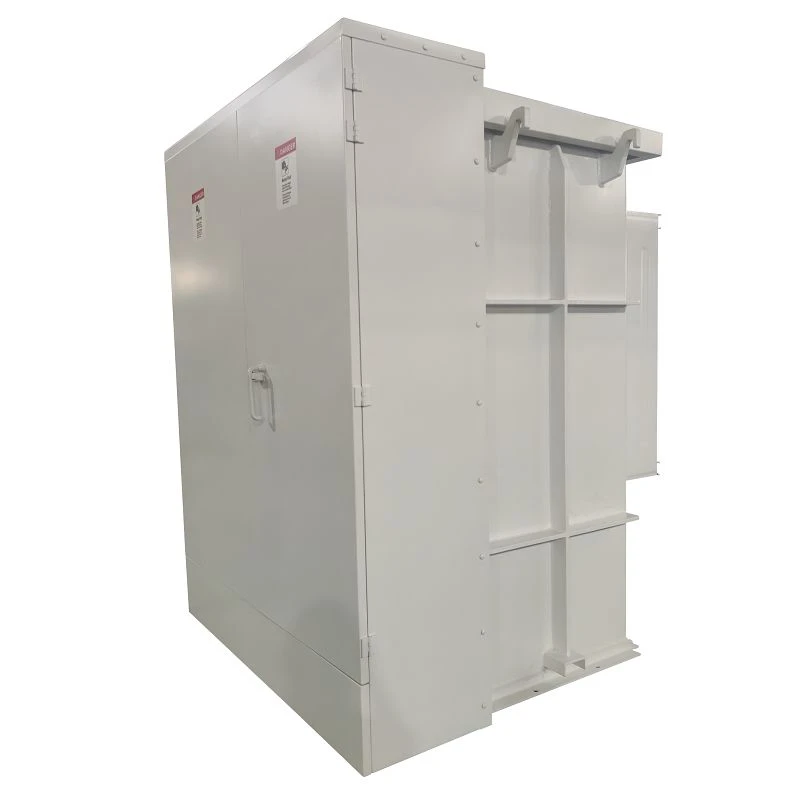

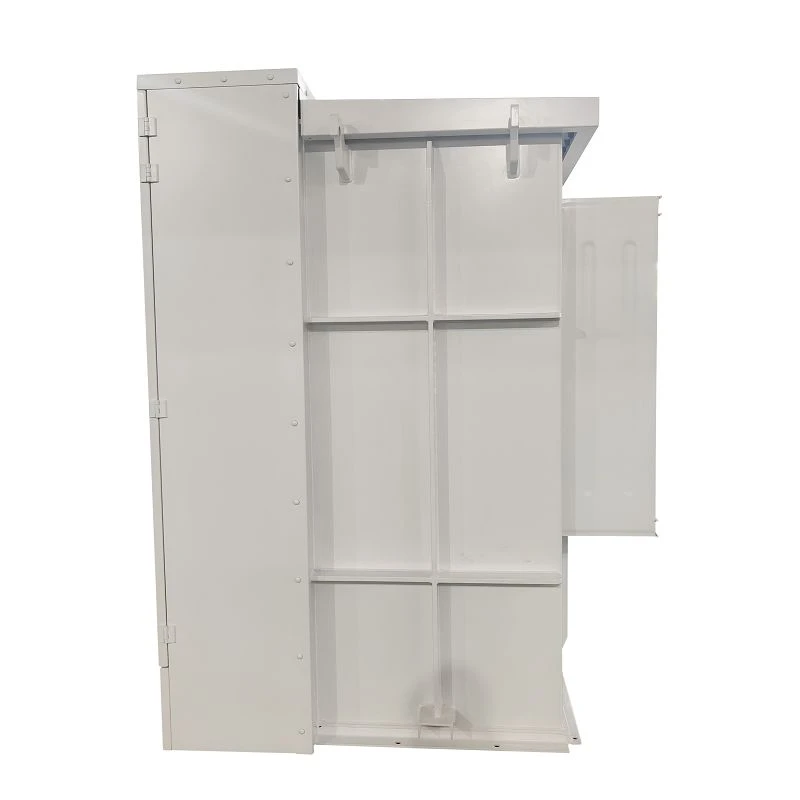

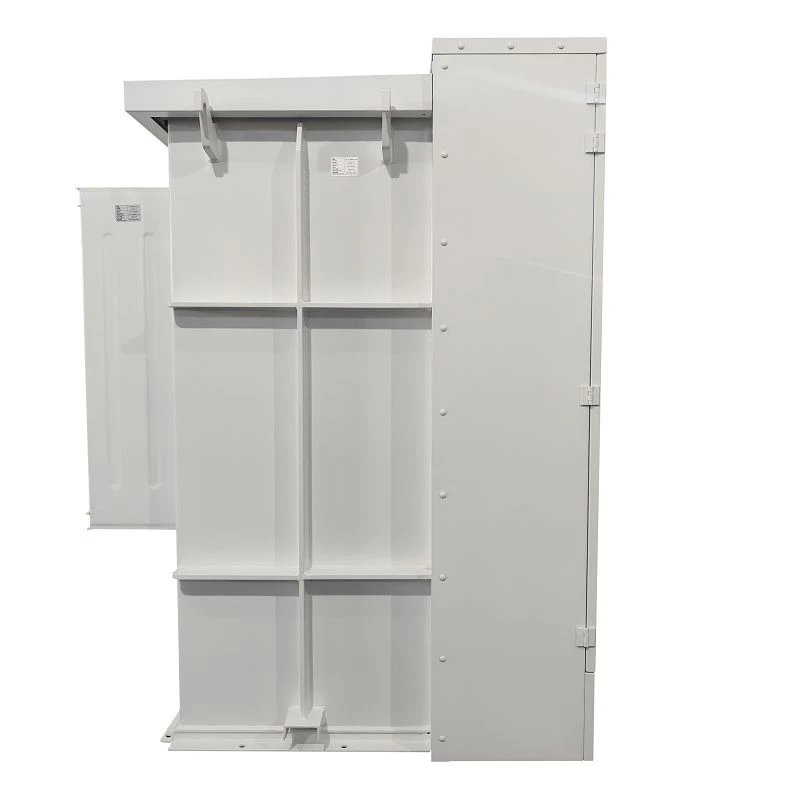

2000 kVA trofazni transformator montiran na jastučić isporučen je u SAD 2026. godine. Nazivna snaga transformatora je 2000 kVA s KNAN hlađenjem. Visoki napon je 34,5D kV s ±2*2,5% rasponom odvajanja (NLTC), niski napon je 0,48Y/0,277 kV, formirali su vektorsku grupu Dyn1.

Ovaj projekt proizlazi iz specifičnog zahtjeva našeg kupca iz SAD-a, koji je trebao tro-fazni transformator montiran na jastučić od 2000 kVA prilagođen njihovoj lokalnoj distribucijskoj mreži, ekološkim propisima i praksama postavljanja. Umjesto da ponudi standardnu ​​katalošku jedinicu, SCOTECH je pristupio projektu tako da je najprije razumio kupčeve stvarne radne uvjete, a zatim izradio transformator koji precizno odgovara njihovoj primjeni.

Ključne točke prilagodbe

• FR3 izolacijsko ulje – transformator koristi FR3 prirodnu estersku dielektričnu tekućinu umjesto konvencionalnog mineralnog ulja. Ovaj izbor odražava fokus kupca na sigurnost od požara i zaštitu okoliša, budući da je FR3 ulje biorazgradivo, ima visoku točku požara i dobro je prilagođeno instalacijama gdje su rizik od izlijevanja i otpornost na vatru važni.
• Usklađenost DOE s energetskom učinkovitošću – Jedinica je dizajnirana i proizvedena da zadovolji zahtjeve američkog Ministarstva energetike (DOE) za učinkovitost za distribucijske transformatore. To osigurava manje gubitke bez-opterećenja i opterećenja, smanjujući operativne troškove tijekom životnog vijeka transformatora i pomažući kupcu da se pridržava federalnih energetskih standarda.
• BIL 200 kV / AC 50 kV – Izolacijski sustav je dizajniran za osnovnu razinu impulsa od 200 kV i podnosivi napon-frekvencije snage od 50 kV, u skladu s klasom napona i zahtjevima zaštite od prenapona distribucijskog sustava kupca.
• Praškasti{0}}bijeli premaz (RAL 9003) – Spremnik je premazan prahom u bijeloj boji RAL 9003. To osigurava trajnu zaštitu od korozije i čist izgled koji odgovara estetskim zahtjevima korisnika i zahtjevima mjesta.
• Jastučići za uzemljenje visokog i niskog napona – Jastučići za uzemljenje dostupni su i na strani visokog-napona i na strani-niskog napona, omogućujući praktično i pouzdano povezivanje s mrežom uzemljenja sustava u skladu s praksom postavljanja u SAD-u.

Ovaj transformator od 2000 kVA montiran-na podlogu odražava SCOTECH-ov pristup-orijentiran na kupca: specifikacija nije samo popis parametara, već odgovor na kupčevu sigurnost, učinkovitost, okoliš i potrebe instalacije. Od odabira ulja i energetske učinkovitosti do razine izolacije, završne obrade i odredbi o uzemljenju, svaki je detalj potvrđen s kupcem prije proizvodnje.

1.2 Tehničke specifikacije

2000 kVA transformator montiran na podlogu, specifikacije tipa i lista podataka

1.3 Crteži

2000 kVA transformator montiran na podlogu, crtež dijagrama i veličina.

02 Proizvodnja

2.1 Spremnik

• Izolacijska tekućina: FR3 ulje
Transformator je napunjen prirodnom esterskom izolacijskom tekućinom FR3, dobivenom iz ulja sjemenki biljaka. To je dielektrična tekućina koja je ekološki prihvatljiva-zapaljiva-. Njegovo plamište i gorljivo mjesto znatno su više nego kod konvencionalnog mineralnog ulja, čime se bitno smanjuje rizik od požara. FR3 ulje također je lako biorazgradivo i ne-otrovno, što ga čini prikladnim za primjene sa strogim zahtjevima zaštite od požara i okoliša.

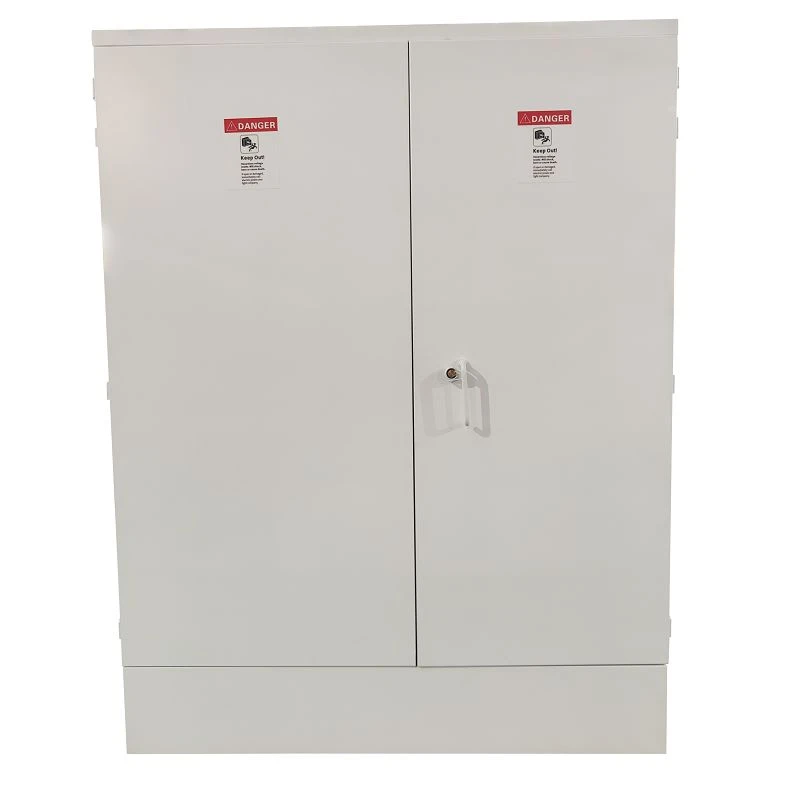

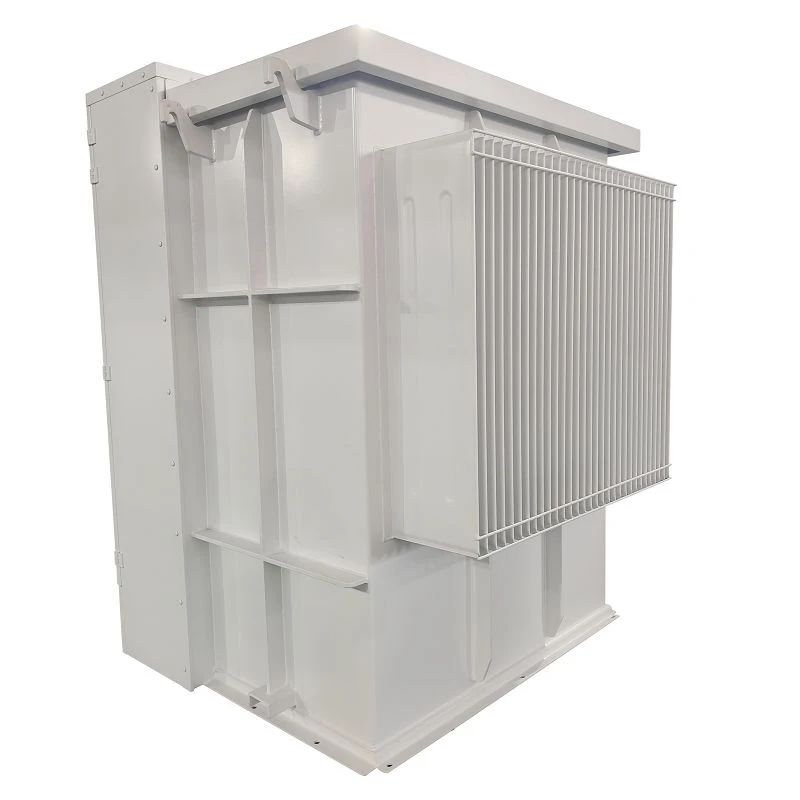

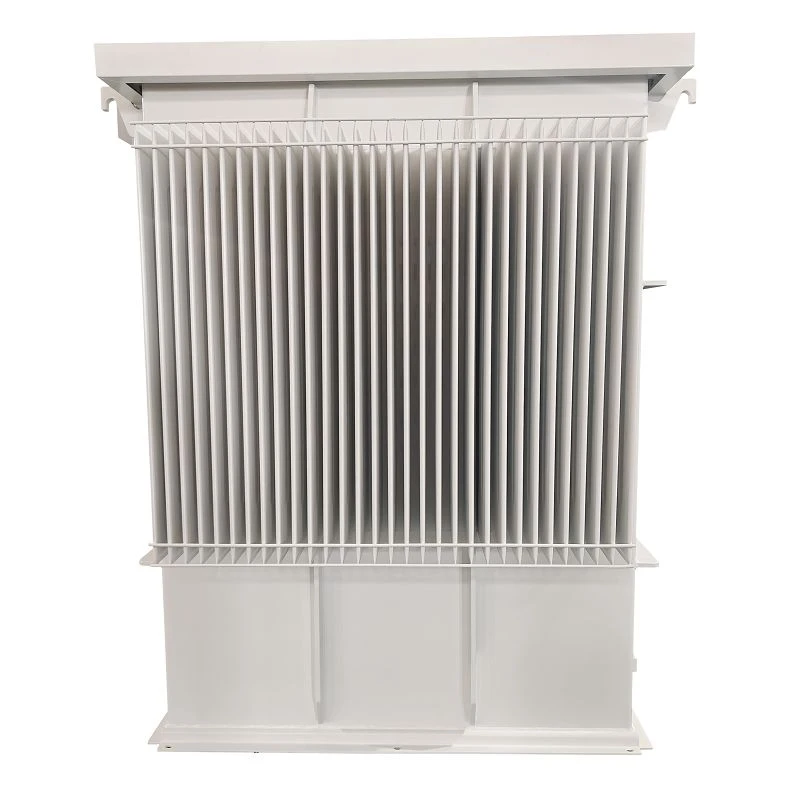

• Boja boje: bijela premazana prahom (RAL 9003)
Spremnik i kućište su premazani bijelim praškastim premazom u skladu s RAL 9003. Procesom elektrostatskog raspršivanja stvara se jednoličan, gust zaštitni sloj s izvrsnom otpornošću na vremenske uvjete i koroziju, koji može podnijeti dugo-izlaganje UV zračenju, kiši i temperaturnim varijacijama. Bijela završna obrada također pomaže smanjiti apsorpciju topline od sunčevog zračenja, kombinirajući estetsku privlačnost s toplinskom izvedbom.

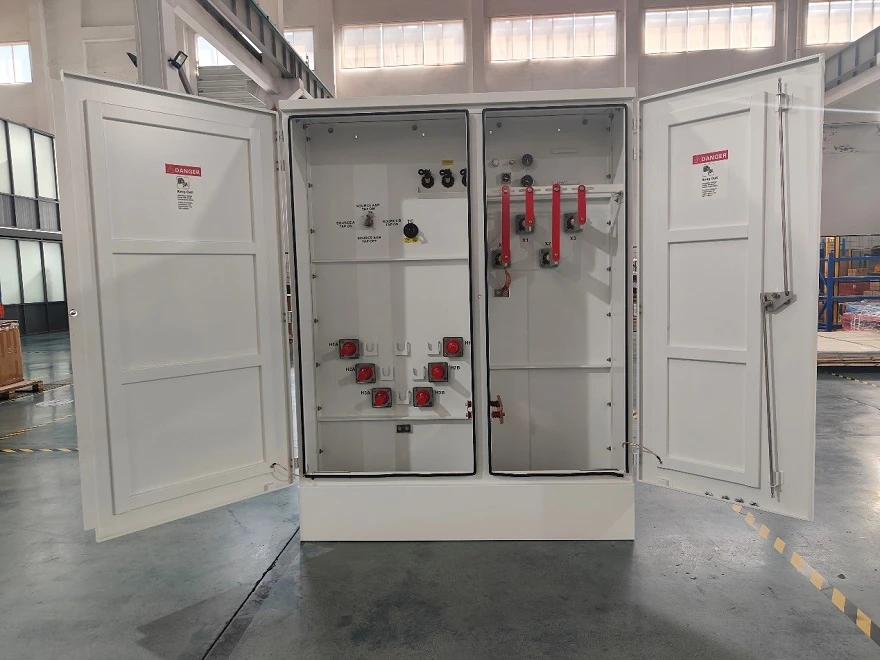

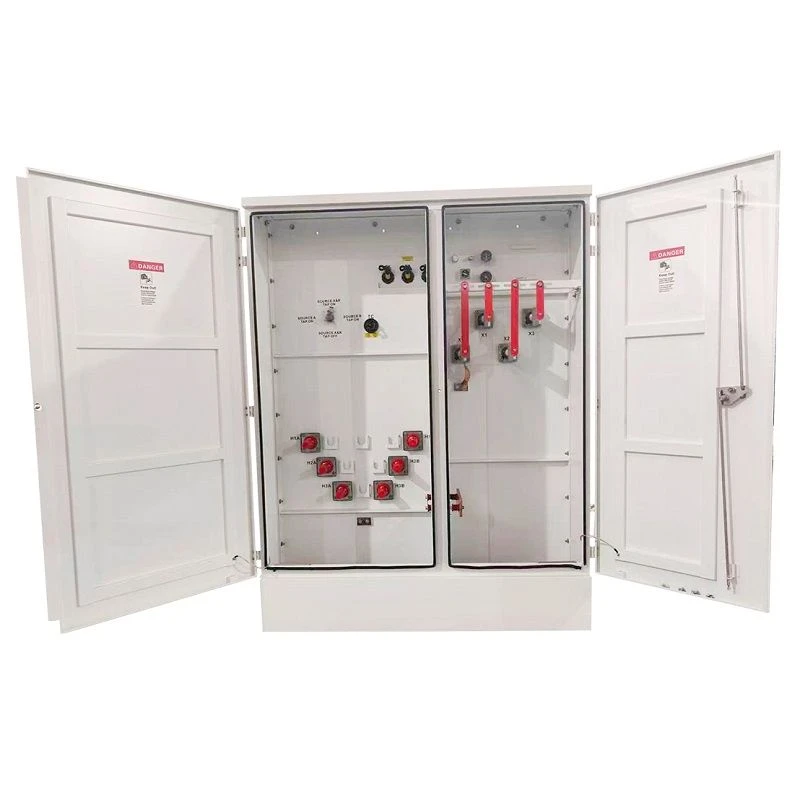

2.2 HV integralni čahura

• Specifikacije i izvedba
Transformator je opremljen sa šest integriranih visokonaponskih provodnika od 600 A, postavljenih na bočnu stijenku. Električna čvrstoća pokriva 200 kV BIL (Basic Impulse Level) i 50 kV snagu-frekventni podnosivi napon, ispunjavajući zahtjeve izolacije za klasu napona od 35 kV. Čahure su u skladu s IEEE Std 386-2016 i mogu se izravno spojiti sa standardnim T-tijelom i koljenima bezprijekornim konektorima, omogućujući potpuno zatvorenu, potpuno izoliranu vezu.
• Ključni detalji instalacije
Provodnik unutar spremnika ulja mora biti potpuno uronjen u izolacijsku tekućinu, s dubinom ispod površine ulja ne manjom od 150 mm. Tijekom ugradnje, potrebno je koristiti moment ključ za zatezanje steznih matica s 4 rupe u dijagonalnom križnom uzorku na preporučeni moment od 6 N·m, osiguravajući jednoliku kompresiju brtve. Unutarnji provodni terminali moraju biti zategnuti na 50–70 N·m.

2.3 Bakrena sabirnica za uzemljenje)

• Konfiguracija i funkcija
Bakrene sabirnice za uzemljenje nalaze se iu VN i u NN odjeljku. Kao referentna točka za sigurno uzemljenje, ove bakrene sabirnice osiguravaju da metalno kućište, neutralna točka i odvodnici prenapona mogu brzo raspršiti struju kvara prema zemlji u slučaju kvara, učinkovito kontrolirajući napon dodira i napon koraka radi zaštite osoblja i opreme.

2.4 LV čahura

• Specifikacije i izvedba
Tri čahure od-lijevane lopatice-od smole ugrađene su u LV odjeljak. Stezaljke imaju dizajn s 10-rupa, pružajući dovoljno prostora za povezivanje više kabelskih paralelnih veza. Električna čvrstoća pokriva 30 kV BIL i 10 kV podnosivi napon energetske frekvencije, ispunjavajući zahtjeve izolacije NN strane.
• Značajke dizajna
Struktura stezaljke s lopastim-tipom olakšava presovanje i fiksiranje kabela, dok raspored s 10-rupa omogućuje paralelno spajanje kabela s različitim-presjecima, povećavajući fleksibilnost i učinkovitost ožičenja na licu mjesta.

2.5 X0 čahura (LV neutralna čahura)

• Funkcija i konfiguracija
Jedna X0 čahura posvećena je izvlačenju NN neutralne točke. Ovaj terminal je pouzdano povezan s uzemljenjem preko fleksibilnog kratkospojnika, ispunjavajući zahtjeve sustava za disipaciju struje zemljospoja i osiguravajući stabilan rad neutralnog sustava uzemljenja.
• Zahtjevi za instalaciju
Veza između X0 čahure i uzemljenja mora biti sigurna i pouzdana, s kontaktnim otporom koji zadovoljava relevantne standardne zahtjeve kako bi se izbjeglo zagrijavanje ili potencijalno pomicanje uzrokovano lošim spojem.

2.6 LV nosač čahure

• Svrha i nužnost
Dugi lopatasti terminali s 10-rupa, u kombinaciji s više kabela velikog-poprečnog presjeka, generiraju značajno mehaničko povlačenje. Nosač NN izolatora je stoga bitan. Njegova temeljna funkcija je suprotstaviti gravitacijskoj sili kabela prema dolje, sprječavajući pretjeranu kompresiju korijenske brtve čahure i eliminirajući rizik od curenja ulja uzrokovanog mehaničkim naprezanjem.
• Bodovi dizajna
Potporna konstrukcija mora imati dovoljnu mehaničku čvrstoću. Tijekom ugradnje, nosač mora čvrsto pristajati uz prirubnicu čahure kako bi se izbjegla koncentracija naprezanja uzrokovana prazninama ili labavošću.

2.7 BIL200/AC50 (razina izolacije)

• HV bočna razina izolacije
HV strana ima osnovnu razinu impulsa (BIL) od 200 kV i otporni napon-naponske frekvencije (AC) od 50 kV, ispunjavajući zahtjeve dizajna izolacije za klasu napona od 35 kV i osiguravajući da oprema može izdržati sklopne prenapone i atmosferske prenapone.
• Nivo bočne izolacije
Niskonaponska strana ima osnovnu razinu impulsa (BIL) od 30 kV i podnosivi napon-naponske frekvencije (AC) od 10 kV, što odgovara izolacijskim svojstvima NN provodnika i osigurava siguran rad na LV strani.

03 Ispitivanje

• Predmeti rutinskog testiranja
Svaka jedinica podvrgava se punom skupu rutinskih testova u skladu s IEEE C57.12.90 prije napuštanja tvornice, uključujući: mjerenja otpora, testove omjera, testove-odnosa faza, mjerenja gubitka -opterećenja i -struje opterećenja, mjerenja gubitka opterećenja i mjerenja napona impedancije, ispitivanja primijenjenog napona, ispitivanja otpornosti induciranog napona, mjerenja otpora izolacije i ispitivanje curenja.
• Ključni testni podaci
Izmjereno odstupanje omjera: približno 0,04% (zahtjev: manje od ili jednako 0,5%); gubitak bez-opterećenja: 1724 W (pri 20 stupnjeva); gubitak opterećenja: 12917 W (pri 85 stupnjeva); izmjerena impedancija kratkog-spoja: 5,79% (zahtjev: 5,75% ±7,5%); učinkovitost: 99,54% (zahtjev: ne manje od 99,51%); test curenja: nema curenja nakon 24 sata pri 50 kPa.

05 Stranica i sažetak

• Tipične primjene
Kao transformator za-napajanje-napajanje, posebno je prikladan za obnovljive izvore energije (kao što su solarna i vjetar) mreže-povezane s-pojačanim aplikacijama, distribuciju industrijskih parkova i gradske podzemne trafostanice.
• Osnovne prednosti
Veliki kapacitet od 2000 kVA u kombinaciji s visokom sigurnošću ulja FR3 omogućuje siguran rad u gusto naseljenim područjima ili lokacijama sa strogim zahtjevima zaštite od požara, eliminirajući potrebu za skupim jamama za zadržavanje ulja ili zidovima za izolaciju od požara, učinkovito štedeći prostor i troškove gradnje.
Ovaj transformator izgrađen je oko sigurnosti FR3 ulja s visokom{0}}točkom-zapaljivosti, s izolacijskim svojstvima potvrđenim prema standardima IEEE kao temeljom. Kroz znanstvenu mehaničku potporu (niskonaponsku izolaciju) i kompletan sustav uzemljenja, čini učinkovit, siguran i ekološki prihvatljiv distribucijski čvor. S kapacitetom od 2000 kVA, učinkovitošću od 99,54% i razinom izolacije od 200 kV BIL, idealan je izbor za povećanje -mrežnog povezivanja s obnovljivom energijom i primjene industrijske distribucije električne energije.
