500 kVA Transformator montiran na podlogu-13,2/0,48 kV|SAD 2025



01 Općenito

1.1 Pozadina projekta

Ovaj projekt uključuje nabavu tro-faznog-razdjelnog transformatora od 500 kVA, dizajniranog za sustave od 60 Hz s primarnim naponom od 13,2 kV GrdY / 7620 V i sekundarnim naponom od 480 V. Transformator ima ONAN (Oil Natural Air Natural) hlađenje, konfiguraciju dovoda u petlju i mrtvi prednji pristup, osiguravajući siguran i pouzdan rad. Izgrađen je s vektorskom grupom YNd1 i ima impedanciju od 5,75%.

Proizveden u skladu sa standardima energetske učinkovitosti DOE 2016, transformator od 500 kva montiran na podlogu pruža visoke performanse s niskim gubicima energije-5,75 kW gubitka bez opterećenja i 0,65 kW gubitka opterećenja pri nazivnom kapacitetu.

Ovaj 500 kVA 13,2 kV / 480 V tro{3}}fazni transformator-postavljen na podlošku idealan je za distribuciju srednjeg-napona do niskog-napona u gradskim i prigradskim područjima. Tipične primjene uključuju:

• Stambene zajednice, opskrba električnom energijom za rasvjetu, HVAC i kućanske aparate

• Komercijalni kompleksi kao što su uredi, supermarketi i maloprodajni parkovi

• Laka industrijska postrojenja, koja napajaju malu i-srednju opremu i strojeve

• Institucije poput škola i bolnica zahtijevaju pouzdano i sigurno napajanje

• Podzemni distribucijski sustavi, koji se koriste u mrežama petlje za povećanje pouzdanosti i sigurnosti

Njegov-postavljen na podlogu, loop-feed i mrtvi-prednji dizajn čini ga prikladnim za vanjsku ili prizemnu-instalaciju gdje su prostor, sigurnost i pristupačnost ključni.



1.2 Tehničke specifikacije

500kVA trofazni transformator montiran na jastučić specifikacija i podatkovni list



1.3 Crteži

500 kva transformator montiran na podlogu specifikacija i podatkovni list





02 Proizvodnja

2.1 Jezgra

Pet{0}}dizajn jezgre osigurava uravnotežene putanje magnetskog toka za sve tri faze. Čak i pod strujama nultog{2}}slijeda-kao što su one uzrokovane-vodom-na-zemlju-ili tijekom neuravnoteženih uvjeta opterećenja, magnetski tok može teći glatko kroz dva vanjska kraka. To smanjuje magnetsku otpornost, smanjuje porast temperature i minimizira vibracije.

Ova struktura jezgre posebno je korisna za transformatore YNd vektorske grupe, jer pruža jasan put za fluks nulte-sekvence kada je neutralna-povezana zvijezda-visokonaponska strana uzemljena, čime se povećava električna stabilnost i pouzdanost sustava.

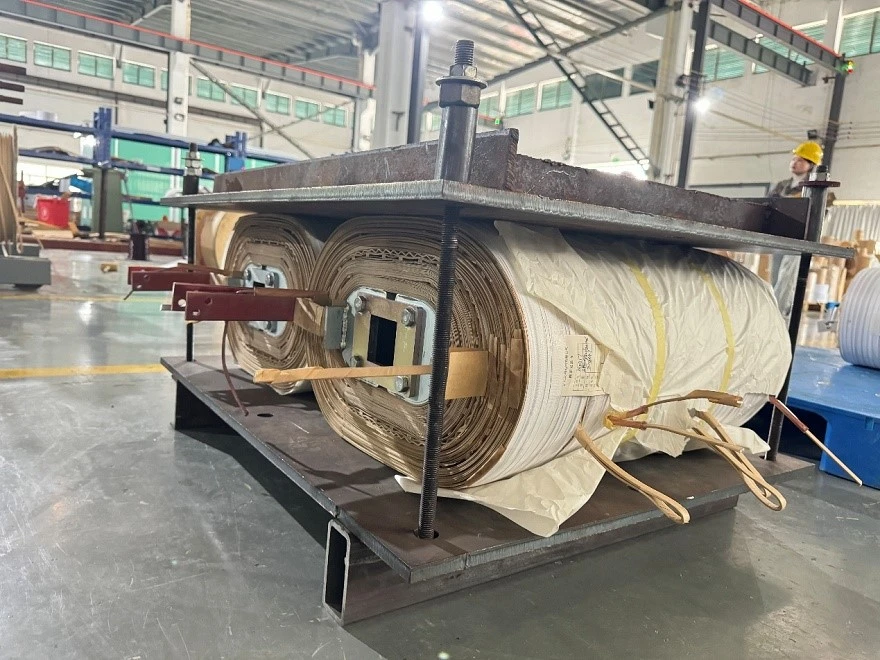

2.2 Namatanje



2.3 Spremnik



2.4 Završna montaža





03 Ispitivanje

Rutinski test i standard testiranja

1. Mjerenje izolacijskog otpora: IEEE C57.12.90-2021 klauzula 10.11

2. Testovi omjera: IEEE C57.12.90-2021 klauzula 7; IEEE C57.12.00-2021 Klauzula 9.1

3. Test odnosa faza: IEEE C57.12.90-2021 klauzula 6

4. Mjerenja otpora: IEEE C57.12.90-2021 klauzula 5

5. Gubici bez opterećenja i struja bez opterećenja: IEEE C57.12.90-2021 klauzula 8, IEEE C57.12.00-2021 klauzula 9.3

6. Ispitivanje otpornosti na inducirani napon: IEEE C57.12.90-2021 klauzula 10.7

7. Gubici opterećenja, napon impedancije i učinkovitost: IEEE C57.12.90-2021 klauzula 9; IEEE C57.12.00-2021 Klauzula 9.2

8. Ispitivanje primijenjenog napona: IEEE C57.12.90-2021 klauzula 10.6

9. Ispitivanje curenja s tlakom za-tekuće uronjene transformatore: IEC60076-1

Rezultati testa

Ne.	Ispitni predmet	Jedinica	Vrijednosti prihvaćanja	Izmjerene vrijednosti	Zaključak
1	Mjerenja otpora	%	Maksimalna stopa neuravnoteženosti otpora	2.29	Proći
2	Testovi omjera	%	Odstupanje omjera napona na glavnom odvajanju: Manje od ili jednako 0,5% Simbol veze: YNd1	-0.05% ~ -0.03%	Proći
3	Testovi-odnosa faza	/	YNd1	YNd1	Proći
4	Gubici bez{0}}opterećenja i pobudna struja	/	I0 :: dati izmjerenu vrijednost	0.27%	Proći
			P0: navedite izmjerenu vrijednost (t:20 stupnjeva)	0,577 kW
			tolerancija za gubitak bez opterećenja je +10%	/
5	Gubici opterećenja impedancija napona i učinkovitost	/	t: 85 stupnjeva tolerancija za impedanciju je ±7,5% tolerancija za ukupni gubitak opterećenja je +6%	/	Proći
			Z%: izmjerena vrijednost	5.67%
			Pk: izmjerena vrijednost	4.032 kW
			Pt: izmjerena vrijednost	4.609 kW
			Učinkovitost ne manja od 99,35%	99.41%
6	Test primijenjenog napona	kV	HV: 34kV 60s NN: 10kV 60s	Ne dolazi do kolapsa ispitnog napona	Proći
7	Ispitivanje otpornosti na inducirani napon	kV	Primijenjeni napon (KV): 2Ur	Ne dolazi do kolapsa ispitnog napona	Proći
			Trajanje(a):48
			Frekvencija (HZ): 150
8	Ispitivanje curenja	kPa	Primijenjeni tlak: 20kPA	Nema curenja i nema Oštećenje	Proći
			Trajanje:12h
9	Mjerenje izolacijskog otpora	GΩ	HV-LV na zemlju:	21.5	/
			LV-HV prema zemlji:	51.6
			HV&LV na zemlju	21.2





04 Pakiranje i otprema

4.1 Pakiranje



4.2 Dostava

Prije utovara izmjerite veličinu i težinu transformatora i planirajte rutu koja izbjegava ograničenja visine, širine i težine. Koristite niske-krevetne ili specijalizirane kamione odgovarajućeg kapaciteta.

Poravnajte težište transformatora s vozilom. Koristite čelične kanale i odgovarajuće metode pričvršćivanja za pričvršćivanje baze na kamion, ako je dopušteno. Osigurajte transformator remenima ili lancima kroz predviđene transportne rupe, izbjegavajući lomljive komponente kao što su radijatori i čahure. Zaključajte unutarnje komponente i zapečatite sva vrata.

Održavajte brzinu manju od ili jednaku 60 km/h i nagnite manju ili jednaku 15 stupnjeva tijekom transporta. Izbjegavajte nagle pokrete i jake vibracije. Dodijelite pratnju za provjeru vezivanja i zaustavljanje prijevoza u teškim vremenskim uvjetima.

Prilikom podizanja, neka kutovi užeta budu manji ili jednaki 60 stupnjeva. Koristite šipke za širenje ako je potrebno. Uvijek podižite uspravno, a za jedinice bez gornjih ušica koristite donje šipke za podizanje.





05 Stranica i sažetak

Ovaj 500 kVA, 13,2 kV / 480 V tro{3}}fazni-distribucijski transformator ima YNd1 vektorsku grupu, nudeći odličnu srednje{6}}do-niskonaponsku izolaciju i mogućnosti uzemljenja prilagođene za sjevernoameričke elektroenergetske sustave. Dizajn jezgre s pet-kraka smanjuje tok nulte-sekvence, poboljšava radnu stabilnost i smanjuje vibracije.

Opremljen zatvorenim spremnikom za ulje od mekog čelika i-stražnjim valovitim radijatorima, pruža učinkovito prirodno hlađenje (ONAN) i dugoročnu-pouzdanost. Mrtvi-prednji dizajn osigurava sigurno i praktično održavanje. Visoko{5}}naponska strana uključuje šest odvojivih izoliranih čahura od 200 A i namjensku H0 neutralnu čahuru, dok nisko{8}}naponska strana koristi smolaste-lijevane lopate-čahure za sigurne kabelske veze. Zaštitni uređaji kao što su bajunetni osigurači, strujno{12}ograničavajući osigurači (CLF) i primarni odvodnici prenapona pružaju pouzdanu izolaciju kvara i zaštitu od prenapona.

Tipične primjene uključuju distribuciju srednjeg{0}}do-niskog napona u urbanim i prigradskim okruženjima kao što su stambene zajednice, komercijalni kompleksi, laka industrijska postrojenja, škole i bolnice, gdje su sigurnost i pouzdanost ključni. Također je dobro-prikladan za podzemne petlje-sustave distribucije napajanja radi povećanja pouzdanosti opskrbe.
