Vodič za vrste i odabir osigurača transformatora



1.1 Kako funkcionira osigurač

• Kad transformator naiđe na opasne prekomjerne struje ili visoku temperaturu, osigurač djeluje i odreže krug, izolirajući transformator iz sustava.





1.2 Vrste osigurača



1.3 Raspon zaštite

• Preopterećenje transformatora: Kratki spoj događa se kada živi dio kruga dođe u kontakt s drugim živim dijelom ili vodljivim objektom. Kad se ta situacija dogodi, struja koja ulazi u krug iz napajanja je nenormalno velika. Upravo ta velika struja uzrokuje puhanje osigurača transformatora. Kratki spojevi mogu biti uzrokovani mnogim razlozima, poput kvara opreme, glodavaca koji grizu žice, oštećene žice ili starenje/degradiranu izolaciju između obližnjih vodiča. Većina kratkih spojeva događa se unutar ili oko opreme koju pokreću transformatori, poput neispravnih motora i neispravnih uređaja.

• Vanjski kratki spoj: Kada je kvar unutarnjeg transformatora, poput raspada izolacije između namota, može uzrokovati kratki spoj ili grešku u zemlji, čime se struja omogućuje da teče kroz namotavanje transformatora. Ako osigurač transformatora radi pravilno, otkrit će ovu pretjeranu struju i odmah puhati, isključujući transformator iz napajanja i sprječavajući daljnja oštećenja transformatora i okolne opreme.

• Unutarnji kratki spoj: Transformator je dizajniran za rad u određenom rasponu opterećenja napajanja. Ako opterećenje prelazi ograničenje preopterećenja koju transformator dopušta, prekomjerna struja može uzrokovati puhanje osigurača. Preopterećenje može biti uzrokovano spajanjem previše električnih uređaja s transformatorom ili naglim porastom potražnje za napajanjem.



1.4 Odabir osigurača

• Veličina osigurača transformatora temelji se na nekoliko čimbenika, uključujući: nazivni napon, struju inrush transformatora, nazivna struja transformatora i dostupnu kratku - struju kruga u električnom sustavu.

• Prvi korak u određivanju veličine osigurača transformatora je određivanje nazivnog napona transformatora. Proizvođač to obično određuje za odabir osigurača s odgovarajućim nazivnim naponom.

• Nakon što odaberete tip osigurača koji je kompatibilan s nazivnim naponom transformatora, potrebno je odabrati poseban osigurač kako bi se prilagodila početna struja transformatora (brza struja na kojem će osigurač promatrati kada se transformator prvi put pokreće). To se postiže odabirom osigurača s TCC (vrijeme - struja karakteristika), koja se nalazi na desnoj strani krivulje prenapona transformatora.

• Sljedeći je korak određivanje nazivne struje transformatora. Ovo je maksimalna struja koju transformator može izdržati u normalnim radnim uvjetima. Nazivna struja osigurača mora biti jednaka ili veća od nazivne struje transformatora.

• Konačno, mora se uzeti u obzir dostupna kratka - struja kruga u električnom sustavu. Ovo je maksimalna struja koja može proći kroz sustav kada se dogodi greška (poput kratkog spoja). Osigurač mora biti sposoban sigurno prekinuti struju kako bi zaštitio transformator i drugu opremu u sustavu.

• Važno je napomenuti da je ispravna veličina osigurača transformatora ključna za osiguranje pravilne zaštite transformatora i električnog sustava. Osigurač koji je premali možda ne može u potpunosti zaštititi transformator, dok prevelik osigurač možda neće prekinuti struju dovoljno brzo, uzrokujući oštećenje ili neispravnost transformatora ili druge opreme u sustavu.





2.1 Definicija

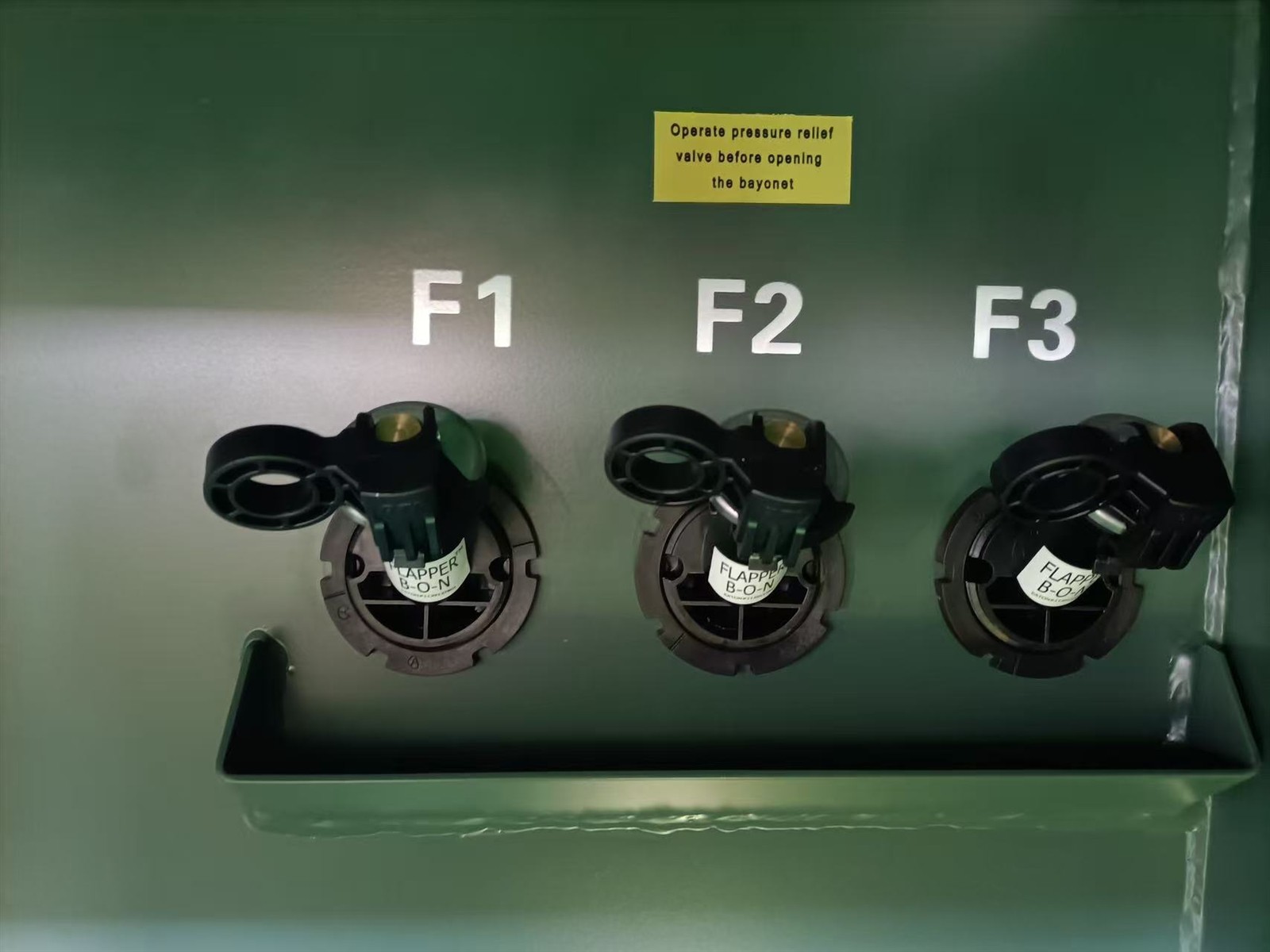

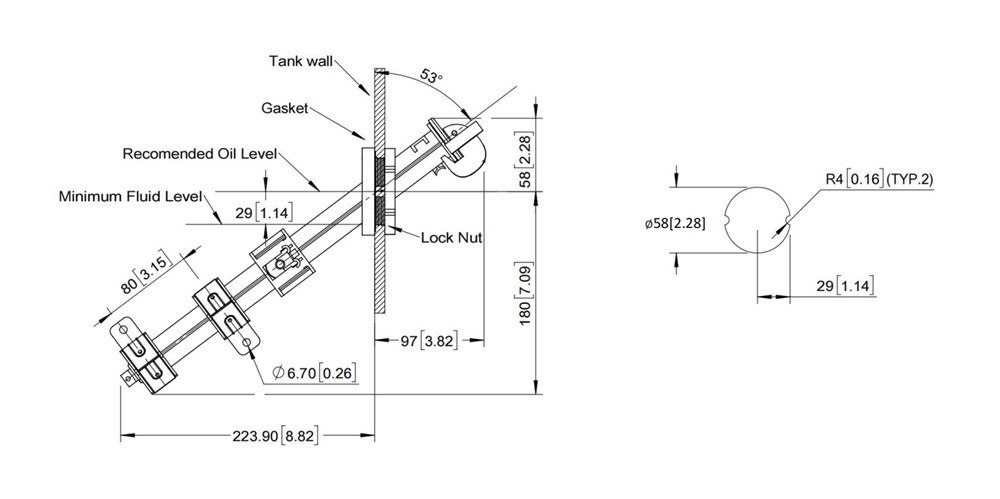

Bay - o - Neto osigurač je zaštitni uređaj koji se koristi za tri - fazno ulje - uronjene transformatore, uglavnom kako bi se spriječilo oštećenje transformatora uzrokovanog prekomjernom i visokom temperaturom. Štiti sigurnost opreme spajanjem i odrezanjem neispravnog kruga.



2.2 Princip

• Dual - osjetljiv osigurač

(Dual - Osjetljivi osigurač) je posebno dizajniran osigurač koji može biti osjetljiv na dva različita stanja, a to su struja i temperatura. To omogućava dvostrukim - osjetljivim osiguračima da ponude sveobuhvatniju zaštitu, posebno prikladniju za opremu koja se mora baviti različitim uvjetima grešaka, kao što su preopterećenje, niska - kratki spojevi i visoke temperature

• Trenutna osjetljivost

Osigurači mogu reagirati na trenutne situacije preopterećenja ili kratkog spoja. Ako struja premaši unaprijed postavljenu vrijednost, osigurač će se brzo rastopiti kako bi se spriječilo oštećenje elektroenergetskog sustava.

• Osjetljivost temperature

Kad temperatura opreme ili sustava premaši siguran raspon, osigurač će se rastopiti zbog prekomjerne temperature, pružajući zaštitu pregrijavanja. To je vrlo važno kada se dugo preopterećuje.

• Ugašen luk

Kad se osigurač topi, iznutra se generira luk. Ozbačeni osigurač brzo ugasi luk kroz svoj posebno dizajnirani mehanizam obloge i generiranja plina.

• "Emisija plina"

Tijekom postupka taljenja, ispušni osigurač oslobađa plin. Brzo protjerivanjem plina smanjuje unutarnji tlak i toplinu, sprečavajući opasnost uzrokovanu topljenjem.



2.3 Struktura

• Završni čep

Ovo je krajnji dio osigurača koji se koristi za zapečaćenje cijelog sklopa osigurača. Krajnji utikač može osigurati da osigurač ima dobar kontakt s opremom tijekom povezivanja i osigurati brtvljenje kako bi se spriječilo ulazak vanjske prašine i vlage.

• Uložnica

Ovo je glavno kućište u kojem se nalazi osigurač, obično izrađen od čvrstih materijala, i koristi se za zaštitu unutarnjih elemenata osigurača. Može izdržati visoke temperature i utjecaj električnih lukova, osiguravajući da osigurač sigurno oslobađa energiju kad puše.

• Dvostruko osjetljivo osigurač protjerivanja

Ima karakteristike osjetljivosti na toplinu i trenutne osjetljivosti. Kad se osigurač topi, stvorit će se električni luk. Unutrašnjost ispušnog osigurača obično sadrži posebne obloge ili materijale koji stvaraju plin prilikom interakcije s toplinom proizvedenom od luka. Plin brzo ispunjava kućište osigurača i učinkovito ugasi luk, sprječavajući njegovu kontinuiranu proizvodnju i širenje.

• Unutarnji držač

Ovaj se dio koristi za popravljanje i podržavanje elementa osigurača, omogućujući mu da ostane stabilan unutar osigurača. Unutarnja školjka također osigurava pouzdanost i sigurnost osigurača tijekom rada.







3.1 Definicija

• Trenutačni - ograničavajući osigurač trojke Tri - u fazi američkog - okvira stila - Transformator je uređaj za električnu zaštitu dizajniran da brzo ograničava struju koja prolazi u slučaju kratkog kruga ili preopterećenja, čime je zaštita od oštećenja. Njegova je glavna funkcija rastopiti kada struja dosegne unaprijed postavljenu prag, sprječavajući da prekomjerna struja vrši pritisak na električni sustav i postavlja potencijalne rizike grešaka.



3.2 Princip

• Kratka - indukcija struje kruga

Kada se dogodi kratki spoj ili preopterećenje, struja će se brzo povećavati. Element osigurača (osigurača) sigurnosne struje - Ograničavajući osigurač brzo će osjetiti ovu nenormalnu situaciju prema veličini i trajanju struje.

• Osigurač je puhao

Kad struja premaši nazivnu vrijednost osigurača, osigurač će se brzo zagrijati do tališta i rastopiti se pod djelovanjem velike struje. Ovaj je postupak vrlo brz kako bi se spriječilo da struja greške nastavi kroz opremu.

• struja - ograničavajući efekt

Dizajn sigurnosne kopije - Ograničavajući osigurač namijenjen je ograničavanju kratke struje kruga -. Materijali osigurača i punjenja (poput kvarcnog pijeska) pomažu u apsorbiranju lučne energije, brzo ugasite luk i spriječe da se vrhunski vrh dalje poveća.

• Ugasite luk

Kad osigurač puše, unutar osigurača će se generirati luk greške. Materijal za punjenje u osiguraču (obično kvarcni pijesak) može pomoći apsorbirati toplinu luka, brzo ugasiti luk, spriječiti luk da se nastavi širiti i osigurati da je krug potpuno isključen.

• Raspon zaštite

Struja sigurnosne kopije - Ograničavajući osigurači uglavnom se koriste za visoke - trenutne kratke - greške kruga. Njihova dizajnerska svrha je pružiti posljednju liniju obrane za opremu, sprječavajući da velike greške skale - uzrokuju daljnje oštećenje sustava i opreme. Obično se koristi u kombinaciji s drugim osiguračima ili zaštitnim uređajima, kao što je utikač - u osiguračima.







4.1 funkcija

• Sigurna izolacija

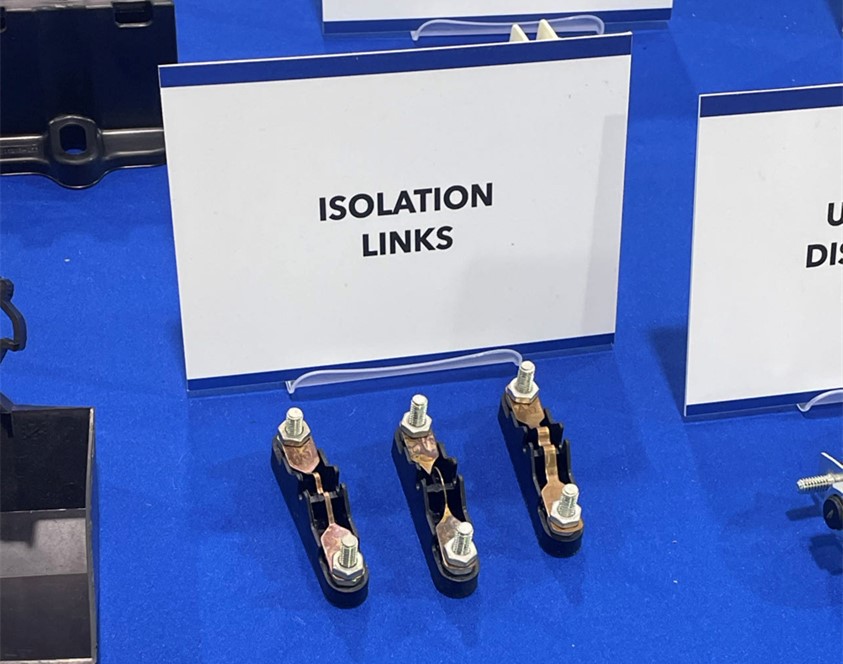

Komad za izolacijsku vezu može sigurno prekinuti napajanje kada osigurači osigurači, osiguravajući da osoblje za održavanje neće biti suočen s rizikom od električnog udara prilikom zamjene osigurača.

• Brza zamjena

Kada koristite umetnuti osigurač, komad za izolacijsku vezu može brzo odsjeći struju, čineći postupak zamjene osigurača brže i sigurnije.

• Zaštitite električnu opremu

U slučaju greške, utikač - u osiguraču će se brzo rastopiti, dok komad za izolacijsku vezu može pomoći ukidanju napajanja i spriječiti struju da nastavi do oštećene opreme.

• Jasna naznaka

Izolirane veze obično imaju jasne naznake statusa, pokazujući je li uređaj u izoliranom stanju, povećavajući na taj način operativnu sigurnost.





• Dizajn

Ovo je unutarnji osigurač "slabe veze", posebno dizajniran za upotrebu u ulju transformatora ili sličnim aplikacijama.

• Zaštitna funkcija

Može zaštititi sustav distribucije snage od oštećenja uzrokovanih greškama transformatora i spriječiti transformatore da pretrpe prekomjerne štete zbog preopterećenja ili uvjetima grešaka.

• Dvostruko osjetljiva funkcija

Ovaj osigurač ne može osjetiti samo unutarnju struju grešaka, već i temperaturu ulja transformatora, ograničavajući tako produljeno grijanje uzrokovano preopterećenjem i visokim temperaturnim okruženjima -.

• Dva - sustav zaštite razine

Može se koristiti sama ili u kombinaciji s trenutnim - ograničavajući osigurač za rješavanje grešaka velike struje.

Ova vrsta osigurača pruža ekonomičnu i učinkovitu zaštitnu mjeru, a posebno je prikladna za visoke - naponske bočne primjene distribucijskih transformatora.





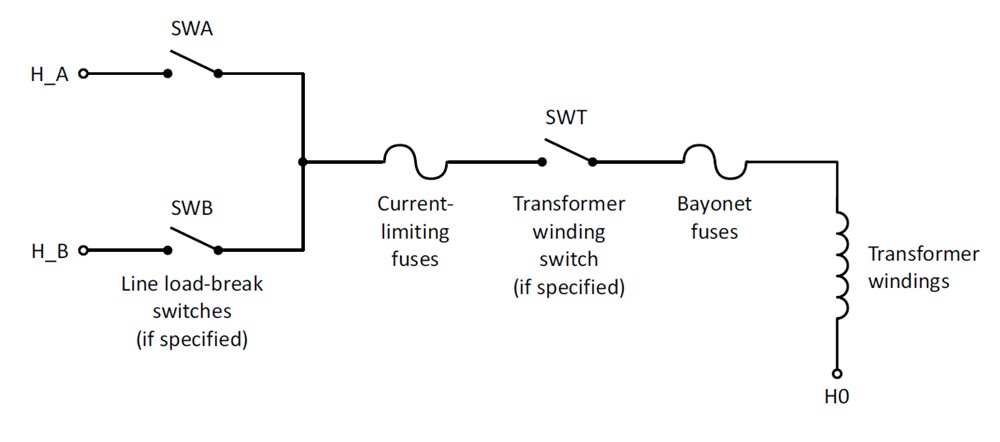

Kombinacija 1	Kombinacija 2	Kombinacija 3	Kombinacija 4	Kombinacija 5
Bajonet ＋ clf	Bajonet ＋ Izolacijska veza	Slaba veza ＋ CLF	Bayonet ＋ Izolacijska veza ＋ CLF	N/A
Najčešći	Ekonomski tip 1	Ekonomski tip 2	Puna - zaštita raspona	najekonomičniji
